VIELE VERSCHIEDENE ANWENDUNGEN IN EINER MASCHINE
Die Metzner AM 3000 Baureihe für die perfekte automatisierte Kabelbearbeitung
Die Modelle der AM 3000 Baureihe erledigen zuverlässig alle Aufgaben im Bereich der Kabelbearbeitung. Einerseits können diese mit den verschiedenen Peripheriegeräten aus der Metzner-Gruppe perfekt an Ihre Bedürfnisse angepasst werden. Auf der anderen Seite bieten sie eine ganze Reihe Benefits:
- Hohe Flexibilität, da eine Maschine in der Lage ist, Kabel von 0,5 bis 70 mm² Querschnitt zu verarbeiten
- Höhere Produktivität dank einer Transportgeschwindigkeit bis zu 180 m pro Minute
- Zuverlässigere Produktionslinien dank 100 % Kompatibilität mit allen Metzner and Ramatech Peripherie-Geräten
- Verbesserte Produktivität dank des Metzner Doppelmessers, bei dem das Messer und nicht das Kabel den Pfad wechselt
- Sorgsamer Materialumgang dank speziellem Transportbandsystem
Natürlich können die Metzner AM 3800 sowie die AM 3850 mit Rotationsschnitteinheit an Ihre individuellen Bedürfnisse angepasst werden.
-
-
Perfekt geeignet für
ProduktionslinienAlle Metzner und Ramatech Peripheriegeräte sind 100% kompatibel, da sie aus dem selben Haus stammen.
-
Mehr Kabeldurch-
messer möglich:
bis zu 20 mm -
-
Einfache
Programmierungdank intelligenter Software
-
Mehr Output
dank pattentiertem Metzner Doppel-Messer-System
-
-
-
All Metzner models are customizable acxcording to your needs.

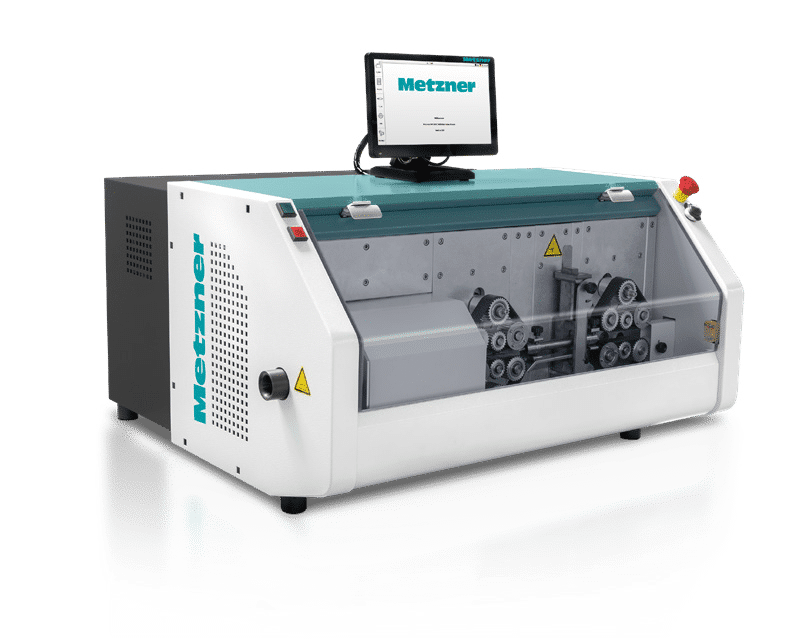

ANWENDUNGEN METZNER AM 3800

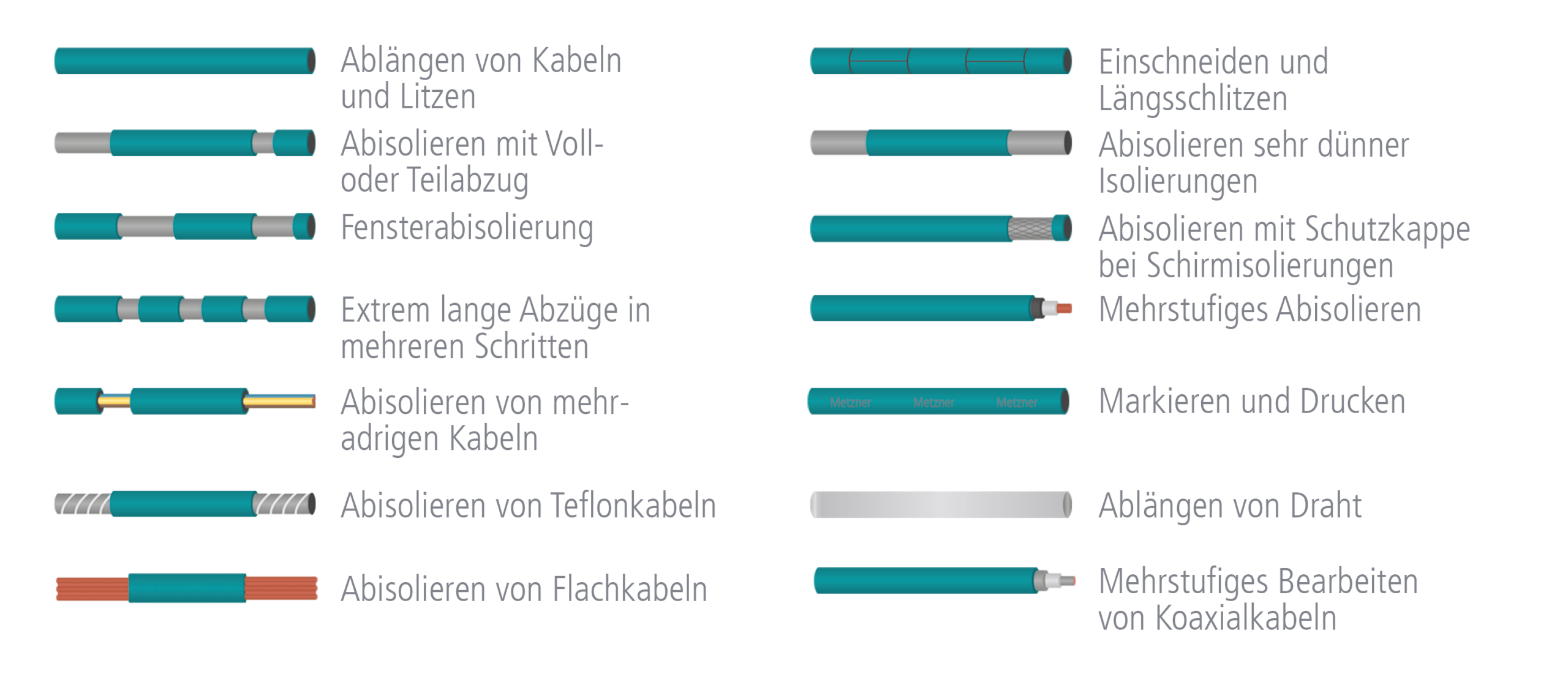

Die Metzner AM 3800 ist perfekt für folgende Aufgaben in der Kabelbearbeitung geeignet:

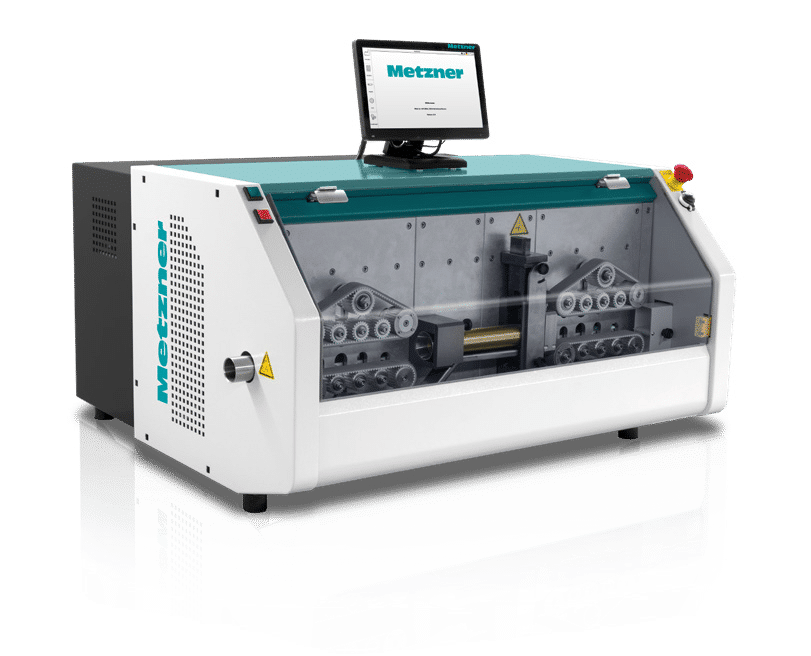

ANWENDUNGEN METZNER AM 3850
Die Metzner AM 3850 ist die ideale Lösung für folgende Aufgaben in der Kabelbearbeitung:
TECHNISCHE DATEN
| Funktionen | AM 3800 | AM 3850 |
| Rotativ Schneidmodul | – |  |
| Ablängen | |
|
| Abisolieren mit Vollabzug | |
|
| Abisolieren mit Teilabzug | |
|
| Fensterabisolierung | |
|
| Schlitzen | |
|
| Mehrfach abisolieren | 3-fach auf jeder Seite des Kabels | 3-fach auf jeder Seite des Kabels |
| Flachkabel | – | – |
| BOM Processing | |
|
| Erkennung des Materialendes | |
|
| Kabellängen-Korrektur | |
|
| Rezeptdaten-Management | |
|
| Längen-Messsystem | optional | optional |
| Maschinen-Parameter | ||
| Transporteinheit | Band | Band |
| Netzwerk / MES interface (Industrie 4.0) | optional | optional |
| Remote-Wartung | PC integriert |
PC integriert |
| Kabelquerschnitt mehrdrähtiger Leiter | 70 mm² | 70 mm² |
| Max. Durchmesser außen | 20 mm | 20 mm |
| Kabellänge | 20 mm – 200.000 mm | 20 mm – 200.000 mm |
| Max. Kabel-Transportgeschwindigkeit | 180 m/Min. | 180 m/Min. |
| Max. Abisolierung bei Vollabzug |
Kabelanfang: 75 mm – 200mm Kabelende: 0 mm – 145 mm |
Kabelanfang: 75 mm – 200 mm Kabelende: 0 mm – 145 mm |
| USB/Ethernet | |
|
| Elektroanschluss | 230 V; 50 Hz | 230 V; 50 Hz |
| Druckluftanschluss | 6 bar | 6 bar |
| Abmessungen (L x B x H) | 691 mm x 788 mm x 926 mm | 928 mm x 788 mm x 926 mm |
| Gewicht | 100 kg | 100 kg |
| Bildschirm | 15″ Touchscreen | 15″ Touchscreen |
