IHR EINSTIEG IN DIE PRODUKTIONSKOSTEN-REDUZIERUNG

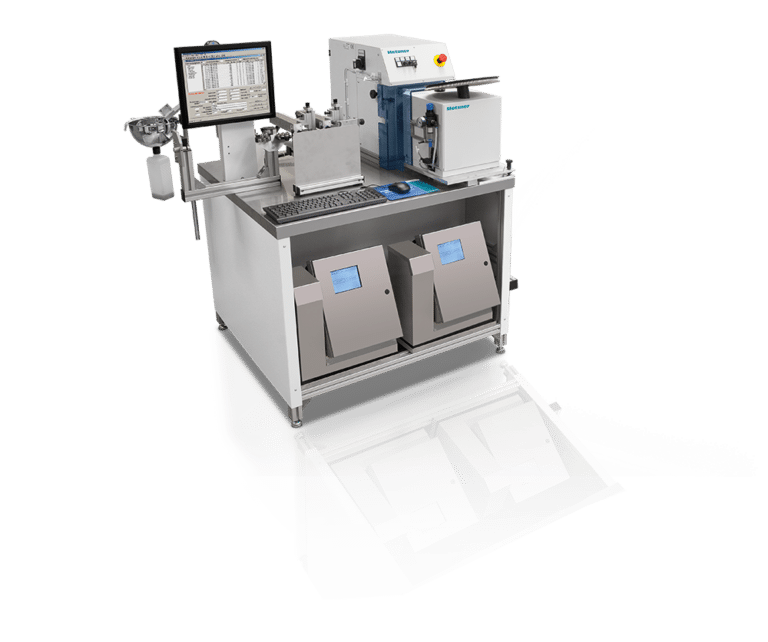

Triathlon 2000 - die vollständige Automatisierung für die Schaltschrankfertigung
Schon das kleinste Modell der Serie, die Triathlon 2000, ist mit allem ausgestattet, was zur Automatisierung für die Schaltschrankfertigung notwendig ist.
Auf Basis Ihrer CAD-Daten berechnet die Triathlon 2000 die Länge der Kabel, schneidet sie ab, crimpt und bedruckt sie. Dabei ist auch ein zweifarbiger Druck möglich. Auch den Druck eines weißen Hintergrunds, auf den danach schwarze Buchstaben gedruckt werden, beherrscht die Triathlon. Die Maschine schneidet Kabel mit einem Durchmesser von 0,14 mm² bis 6 mm². Das Crimpen ist bis zu 4 mm² möglich. Selbstverständlich sortiert die Triathlon 2000 die Kabel in ihre Baugruppen vor.
Die Kostenersparnis mit Triathlon kann bis zu 70% betragen.
ANWENDUNGEN
Automatisierung für die Schaltschrankfertigung: Die Metzner Triathlon 2000 klängt die Kabel ab (0,14 mm² bis 6 mm²) und crimpt die Kabelenden (bis 4 mm² Querschnitt). Außerdem bedruckt sie die Kabel individuell.
TECHNISCHE DATEN
| TRIATHLON 2000 | |
| Kabel Außendurchmesser beim Ablängen | max. 6 mm |
| Kabel Querschnitt beim Ablängen | 0,14 mm² bis 6 mm² |
| Kabel Querschnitt beim Crimpen | 2,5 mm² (Option: 4 mm²) |
| Min. Kabellänge | 20 mm |
| Max. Kabellänge | 200.000 mm |
| Zuführgeschwindigkeit max. | 60 m/Min. |
| Abisolierlänge max. Seite 1 | Seite 2 | 70 mm | 40 mm |
| Elektroanschluss | 230 V; 50/60 Hz; 1,4 A |
| Druckluftanschluss | 6 bar |
| Abmessungen (L x B x H) | 1.450 mm x 1.050 mm x 1.450 mm |
