DIE LÖSUNG FÜR JEDE SCHALTSCHRÄNKE-PRODUKTION

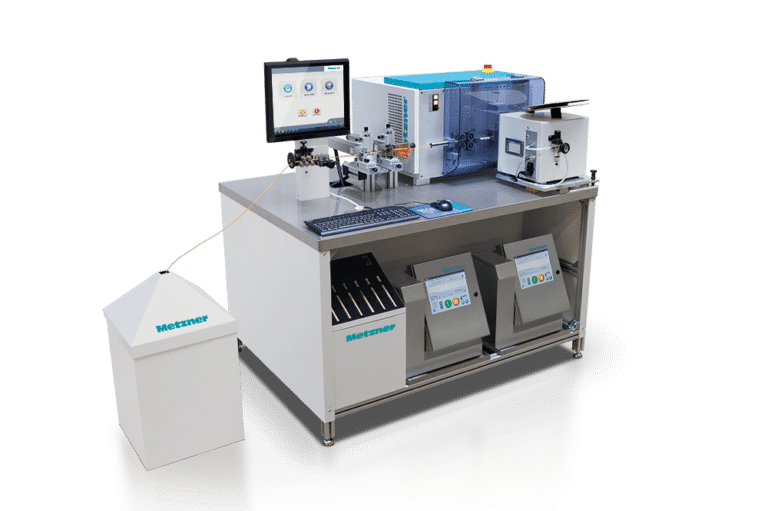

Mit der Triathlon 3000 wird der Schaltschrankbau automatisch deutlich wirtschaftlicher
Die Triathlon 3000 verarbeitet für den Bau von Schaltschränken Kabel bis 35 mm² Querschnitt und 15 mm Durchmesser. Zudem bedruckt sie diese – je nach Wunsch – mit einem Tintenstrahl- oder Thermotransferdrucker. Auch ein zweifarbiger Druck ist möglich. Ebenso kann die Triathlon weiße Hintergründe drucken und darauf schwarz beschriften. Selbstverständlich kann die Triathlon 3000 die Kabel gemäß der Komponentengruppe vorsortieren. Somit bietet die Triathlon eine vollständige Automatisierung von den CAD-Daten bis zu den fertigen Schaltschränken und macht Ersparnisse bis zu 70% möglich.
ANWENDUNG
Automatisierungslösung für den Bau vom Schaltschränken: Metzner Triathlon 3000 längt die Kabel ab (0,5 mm² bis 35 mm²), crimpt Kabelenden bis 4 mm² Querschnitt und bedruckt die Kabel.
TECHNISCHE DATEN
| TRIATHLON 3000 | |
| Kabel Außendurchmesser beim Ablängen | max. 15 mm |
| Kabel Querschnitt beim Ablängen (abhängig vom Material) | 0,5 mm² bis 35 mm² |
| Kabel Querschnitt beim Crimpen (abhängig vom Material) | 2,5 mm² (Option: 4 mm²) |
| Kabellänge min. | 20 mm |
| Kabellänge max. | 200.000 mm |
| Zufuhrgeschwindigkeit max. | 120 m/Min. |
| Abisolierlänge max. Seite 1 | Seite 2 | 220 mm | 170 mm |
| Elektroanschluss | 230 V; 50/60 Hz; 3.1 A |
| Druckluftanschluss | 6 bar |
| Abmessungen (L x B x H) | 1.750 mm x 1.100 mm x 1.520 mm |
