Welche Vorteile hat eine Kabelschneidemaschine?

Eine automatisierte Kabelschneidemaschine spart Zeit und damit Geld. Das Tischmodell AM 1000, die kleinste Kabelschneidemaschine von Metzner, vearbeitet Kabel mit einer Zufuhrgeschwindigkeit bis zu 220 m/Min. Da muss auch die fleißigste Hand passen :-) Die Geldersparnis aber ist nur die eine Seite. Die andere ist die Genauigkeit. Auch kompliziertere Verarbeitungen wie z.B. das Abisolieren in mehreren Schritten werden exakt auf den Zehntel-Millimeter ausgeführt. Auch hier kann die Handarbeit nicht mithalten. Im gewerblichen Bereich spricht somit alles für eine Kabelschneidemaschine. Bei Metzner Maschinen gibt es zudem den Vorteil, dass diese auch später Software-seitig nachgerüstet werden können. Ebenso ist eine Remote-Wartung möglich, wenn der Käufer diese Option nicht ausgeschlossen hat (Ausnahme: Maschinen, die in den 80er und 90er Jahren produziert wurden).

Was ist eine Kabelschneidemaschine im Tischformat?

Eine Kabelschneidemaschine wie die AM 1000 hat das Format, auf einem normalen Tisch zu stehen. Sie hat das Format einer größeren Mikroweille, verarbeitet aber mit hoher Geschwindigkeit und Präzision Kabel zwischen 0,5 und 10 mm Außendurchmesser.

Welches ist die beste kleine Kabelmaschine?

Wenn man nur nach den Leistungsdaten und der Ausstattung geht, ist dies sicherlich die AM 1000. Das übersichtliche, klappbare 12" Farb-Touchdisplay ist in der Klasse einzigartig. Es verringert Fehlbedienungen ganz einfach durch mehr Übersichtlichkeit. Das kleisnte Metzner Modell ist serienmäßig für den Anschluss von Peripheriegeräten, Druckern, MES und Netzwerk-Integration vorbereitet. Das wichtigste Argument aber ist das Leistungsspektrum der AM 1000 Kabelmaschine: kabelquerschnitte von nur 0,14 mm² kann sie genauso bearbeiten wie 6 mm² große Kabel.

Metzner AM 1000

BASISmodell für kabel bis 10 mm ∅ & 6 mm² Querschnitt

Tischmaschine:

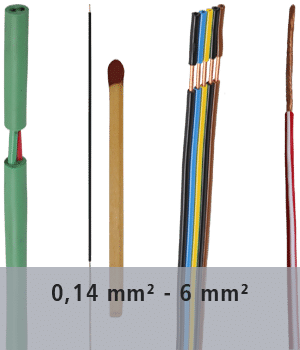

Schneidet zuverlässig und sauber Kabel von 0,14 mm² bis 6 mm²

Serienmäßig:

Ergonomisches 12" Touchscreen Farb-Display

Software serienmäßig:

Teileliste, MES und PC-Integration komplett an Bord

unsere kompakteste Maschine mit Leistung, die beeindruckt

Klein und doch ganz groß

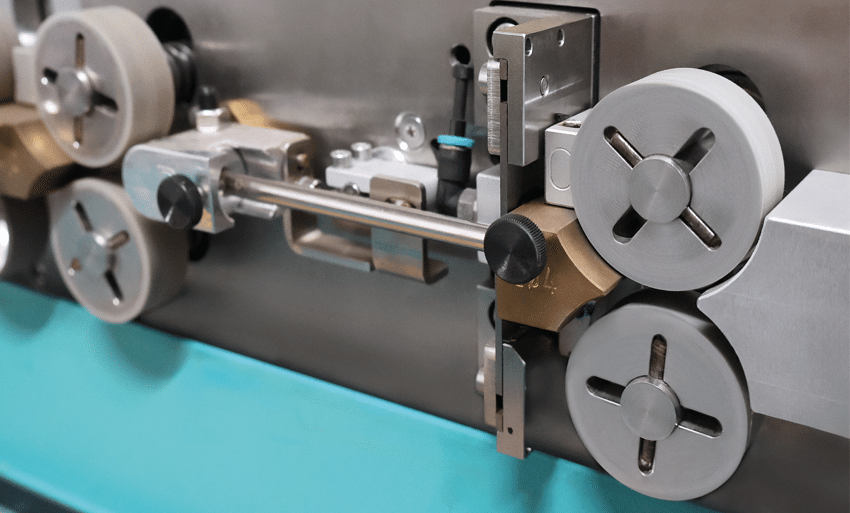

Die Abläng- und Abisoliermaschine AM 1000 überzeugt mit kompakten Abmessungen und umfangreichen Bearbeitungsmöglich- keiten. Mit ihrem robusten, kraftvollen Schneidmodul bearbeitet sie erfolgreich Kabel bis zu 10 mm Durchmesse und 6 mm² Querschnitt (materialabhängig bis 10 mm²). Mit Vorschubrollen aus Stahl, Gummi- oder Korundbeschichtung, passt sie sich an verschiedenste Isolationsmaterialien und Bearbeitungsanforderungen an. Die AM 1000 bietet Schnittstellen zur Ansteuerung von Abroll- und Zuführgeräten sowie Bedruckungsgeräten und lässt sich schnell zu einer vollständigen Produktionslinie erweitern.

Einzigartige Softwareausstattung

Für eine sichere und komfortable Bedienung ist die AM 1000 mit einem 12,7“ Touchscreen und intuitiver Software ausgestattet, die eine grafische Darstellung der Einstellungen bietet. Sie unterstützt die serienmäßige Bearbeitung von Kabellisten, die integrierte Ansteuerung von Bedruckungsgeräten und verfügt über eine MES-Schnittstelle sowie ein Datenimport/-export im Excel-Format.

flexibles tischmodell: vielseitig, intuitiv, sofort einsatzbereit

Merkmale & Vorteile

Hervorragende Benutzerfreundlichkeit dank gut lesbarem Bildschirm
Mehr Flexibilität: Kabelbearbeitung von 0,5 bis 10 mm Durchmesser
Vollständige Software-Lösung – kein Bedarf für zusätzliche Software-Pakete oder Schnittstellenmodule
Werkzeugloses, schnelles Umrüsten von Kabelführungen und Vorschubrollen
Wickler und Take-off Einheiten können parallel angeschlossen werden, ebenso zwei Drucker
Auch für Flach- und Teflonkabel geeignet

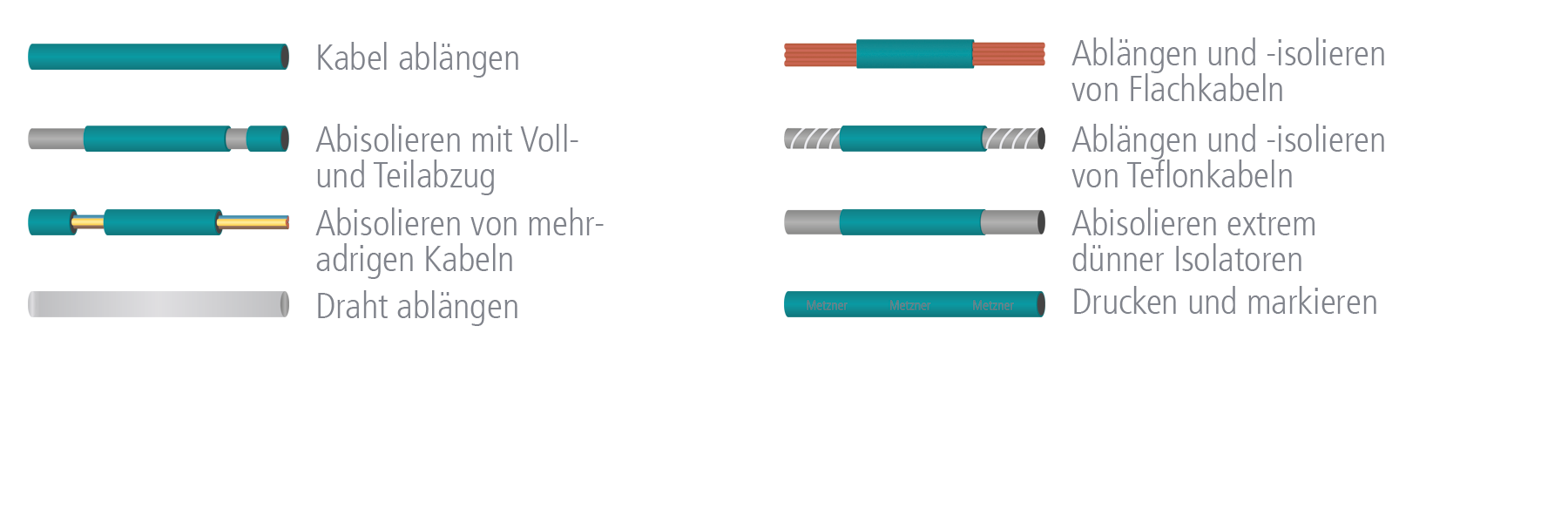

Anwendungen

Schneiden von Kabeln und Litzen
Abisolieren mit Voll- und Teilabzug
Abisolieren von mehradrigen Kabeln
Abisolierung von Flachbandkabeln
Schneiden und Abisolieren von Teflonkabeln
Abisolieren extrem dünner Isolatoren
Ablängen von Drähten
Bedrucken und Markieren

Technische Daten

Leistungsdaten	AM 100
Kabelquerschnitt Litze \| Volldraht	6 mm² \| 10 mm² (nach Prüfung)
Kabeldurchmesser max.	10 mm
Längenintervall	0,1 mm
Typische Wiederholgenauigkeit	± (1 mm + 0,2 % l)
Vorschubgeschwindigkeit max.	220 m/min
Abisolierlänge max. (Kabelanfang \| Kabelende)	40–120 mm \| 0–30 mm
Kabellänge (min. \| max.)	35 mm \| 999 mm
Abisolierkraft	180 N

Ausstattung	AM 100
Schneidsystem	Messer
Vorschubsystem	Rolle
Ablängen	✔
Abisolieren mit Vollabzug	✔
Abisolieren mit Teilabzug	✔
Abisolieren in mehreren Schritten	✔
Schlitzen	–
Mehrstufiges Abisolieren	–
Flachkabel	optional (bis 10 mm Breite)
Stücklistenbearbeitung	✔
Materialenderkennung	optional
Kabellängenkorrektur	✔
Rezeptdatenverwaltung	✔
Längenmesssystem	optional
Schnittstelle für Bedruckung	optional
Schnittstelle für Peripheriegeräte	✔
Schnittstelle IT-Netzwerk	optional
Rotativschneideeinheit	–
Längenschlitzmodul	–
Vernetzung/MES-Schnittstelle (Industrie 4.0)	optional
Fernwartung	PC integriert
USB / Ethernet	✔
Messer	V-Messer, Radius-V-Messer, Flachbandmesser
Messerpaaranzahl im Einsatz	1

Technische Daten	AM 100
Abmessungen (L × B × H)	390 × 600 × 370 mm (mit PC 540 mm)
Elektrischer Anschluss	230 V \| 50 Hz
Druckluftanschluss	6 bar
Gewicht	28 kg
Steuerung	SPS / PC
Display	12“ Touchscreen einklappbar
Verbrauchswerte kVA \| bar	0.4 kVA \| ca. 75 l/min.
Geräusch (Leerlauf)	< 75 dB(A)
