PREFEEDER PF 200 baureihe
Automatische, spannungsfreie Kabelzuführung
Optimiertes Drehmoment & Vorschubgeschwindigkeit
Mit dem Zuführgerät für Kabel, Draht und Gummi lassen sich Produktionsfehler signifikant reduzieren.
Nahtlose Integration in Metzner-Systeme (auch für Cut- & Strip-Maschinen anderer Hersteller).
Erweiterbar gebaut – Weniger Grenzen, mehr Möglichkeiten

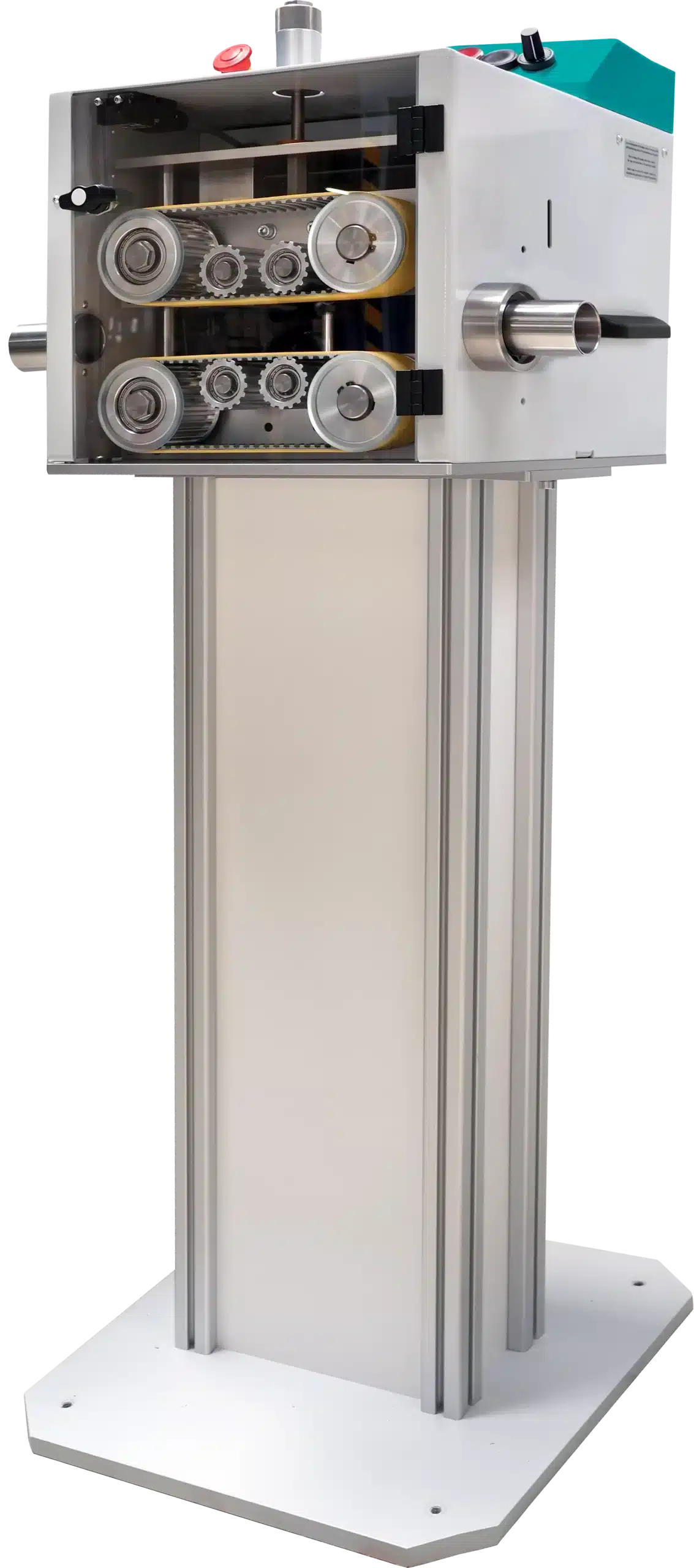

Der Prefeeder PF200 kann entweder freistehend oder auf einem Unterbau (Sockel) vor einer Kabelbearbeitungsmaschine aufgestellt werden. Sein leistungsstarker elektrischer Antrieb sorgt für eine sanfte und spannungsfreie Kabelzuführung direkt von einer Kabeltrommel.

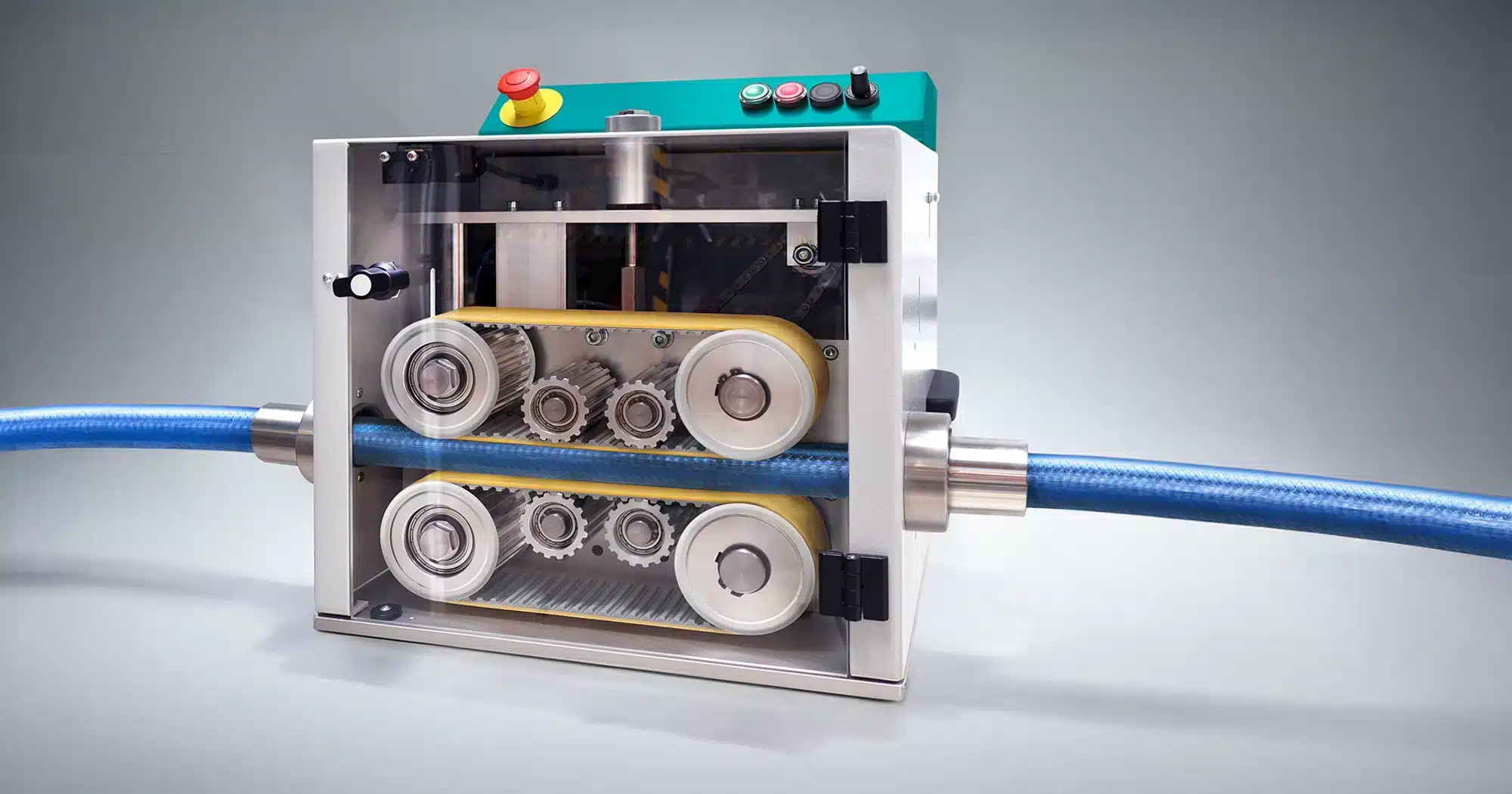

Der Bandvorschub öffnet und schließt sich pneumatisch, stellt sich automatisch auf den Kabeldurchmesser ein und sorgt so für einen stets konstanten und schlupffreien Kabeltransport.
Auf der Ausgangsseite bietet Metzner fünf Optionen zur automatischen Geschwindigkeitsregelung, die sich mit der Kabelbearbeitungsmaschine abstimmen lassen und eine perfekte Anpassung an jede Produktionssituation ermöglichen. Während der Servoantrieb eine optimale Synchronisation mit der Kabelbearbeitungsmaschine erlaubt, steht der Drehstromantrieb für eine deutliche Kosteneinsparung bei etwas höheren Drehzahlschwankungen.
Merkmale & Vorteile
- 4 Grundgeräte
- 5 Geschwindigkeitsregelungen
- Unübertroffene Flexibilität
- Die perfekte Lösung für Ihre Produktionsanforderungen
- Optimal abgestimmt auf Metzner – kompatibel mit allen Marken von Schneid- & Abisoliermaschinen
- Hochwertige Ausstattung zu einem überraschend attraktiven Preis
Anwendungen
- Zuführung von Kabeln, Schläuchen und Profilen aus Kunststoff oder Gummi in Verarbeitungsmaschinen
- Sicherstellung einer zugfreien Materialzufuhr von passiven Rollen oder Spulern
- Unterstützung von Schneid-, Abisolier-, Druck- oder Messsystemen durch gleichmäßigen Materialfluss
- Handhabung elastischer oder empfindlicher Materialien, die eine kontrollierte Führung erfordern
- Integration in teil- und vollautomatisierte Produktionslinien
- Ideal für Hochgeschwindigkeitsanwendungen mit variablen Kabeltypen und -durchmessern
Technische Daten
| PF200 LR 3~ | PF200 LR SERVO | PF200 RL 3~ | PF200 RL SERVO | |
|---|---|---|---|---|
| Max. Materialdurchmesser | 38 mm (1.49”) | |||
| Zugkraft | 150 N | 240 N | 150 N | 240 N |
| Vorschubgeschwindigkeit | 0 – 1.35 m/s | 2.7 m/s | 0 – 1.35 m/s | 2.7 m/s |
| Antrieb | 3~ Antrieb | Servoantrieb | 3~ Antrieb | Servoantrieb |
| Laufrichtung | von links nach rechts ⇒ | von rechts nach links ⇐ | ||
| Kontaktlänge | 210 mm | |||
| Druckluftanschluss | 4 – 6 bar (60 – 90 psi) | |||
| Gewicht (ohne Geschwindigkeitsregler) | 44 kg | |||
| Abmessungen (L × B × H, ohne Geschwindigkeitsregler) | 55 × 43 × 44 cm (21.5“ x 1.5“ x 17.3“) | |||
| Sockel (Zuführhöhe 1090 mm) | optional | |||
| Stromversorgung | 230 V / 50-60 Hz (opt. 110 V) | |||
Max. Materialdurchmesser
alle Modelle38 mm (1.49”)
Zugkraft
PF200 LR 3~150 N
PF200 LR SERVO240 N
PF200 RL 3~150 N
PF200 RL SERVO240 N
Vorschubgeschwindigkeit
PF200 LR 3~0 – 1,35 m/s
PF200 LR SERVO2,7 m/s
PF200 RL 3~0 – 1,35 m/s
PF200 RL SERVO2,7 m/s
Antrieb
PF200 LR 3~3~ Antrieb
PF200 LR SERVOServoantrieb
PF200 RL 3~3~ Antrieb
PF200 RL SERVOServoantrieb
Laufrichtung
LRvon links nach rechts ⇒
RLvon rechts nach links ⇐
Kontaktlänge
alle Modelle210 mm
Druckluftanschluss
alle Modelle4 – 6 bar (60 – 90 psi)
Gewicht (ohne Geschwindigkeitsregler)
alle Modelle44 kg
Abmessungen (L × B × H, ohne Geschwindigkeitsregler)
alle Modelle55 × 43 × 44 cm (21.5“ x 1.5“ x 17.3“)
Sockel (Zuführhöhe 1090 mm)
alle Modelleoptional
Stromversorgung
alle Modelle230 V / 50-60 Hz (opt. 110 V)
Weniger Kosten.
Weniger Komplexität.
Zufriedenere Teams.
Präzision & Systemflexibilität
Entdecken Sie die Freiheit der PF200 Prefeeder-Familie – entwickelt für Ihren Erfolg. Sind Sie es leid, mit starren Lösungen zu arbeiten, die Ihren Workflow einschränken und die Kosten in die Höhe treiben? Das modulare PF200-System von Metzner ist die Antwort. Mit vier Basiseinheiten und fünf intelligenten Steuerungen bauen Sie genau das, was Sie brauchen – nicht mehr und nicht weniger. Jede Konfiguration passt sich Ihrem Kabel, Ihrem Prozess und Ihrem Tempo an. Vollständig CE-konform erfüllt der PF200 alle mechanischen und elektrischen Sicherheitsanforderungen. Und falls Sie unsicher sind, ob Ihre Anwendung geeignet ist: Senden Sie uns einfach ein Drahtmuster – wir sorgen für die perfekte Lösung.
Kosten senken, Effizienz steigern und Ihr Team entlasten – mit einem modularen System, das mit Ihrem Unternehmen wächst und Ihre Arbeitsabläufe optimiert. Keine Kompromisse mehr: Die intelligente Systemlogik von Metzner ermöglicht Ihnen eine Konfiguration, so individuell wie Ihr Prozess. Vergessen Sie starre Systeme. Vertrauen Sie auf eine Plattform, die langfristige Flexibilität, Geschwindigkeit und Einfachheit bietet – alles aus einer Hand.
PREFEEDER PF 200 BAUREIHE
MODULAR. KRAFTVOLL. PERFEKT ABGESTIMMT.
die Metzner Erfolgsformel:
4 Basiseinheiten
× 5 Geschwindigkeitsregler
= unendliche Möglichkeiten

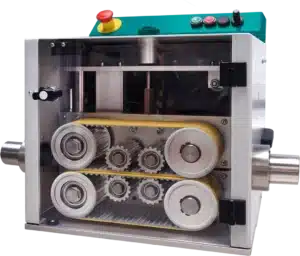

PREFEEDER PF 200
Grundgerät mit Servoantrieb, 3-Phasen-Antrieb und zwei Betriebsrichtungen erhältlich.
+GESCHWINDIG-KEITSREGLER – FÜR JEDES KABEL, FÜR JEDEN PROZESS |  |  |  |  |  |
|---|---|---|---|---|---|
+GESCHWINDIG-KEITSREGLER – FÜR JEDES KABEL, FÜR JEDEN PROZESS | |||||
| Tänzerarm klein | |||||
| Tänzerarm gross | |||||
| Kabelspeicher | |||||
| Kabelspeicher + Sanfter Anlauf | |||||
| Durchhangssteuerung | |||||
Technische Daten
| TÄNZERM KLEIN | TÄNZER GROSS | KABELSPEICHER | KABELSPEICHER + SANFTER ANLAUF | DURCHHANGSSTEUERUNG | |
|---|---|---|---|---|---|
| Max. Materialdurchmesser | 18 mm (0,7″) | 35 mm (1,38”) | |||
| Gewichtseinfluss auf Fördermaterial | ~25 g+, einstellbar | ~200 g+, einstellbar | |||
| Armlänge (ab Düse) | 70 cm | 65,5 cm | – | ||
| Abmessungen inkl. Zuführgerät (L × B × H) | 140 × 56 × 140 cm | 209 × 56 × 140 cm | 41 × 31 × 104 cm | ||
| Speichervolumen | ~1,5 m | 900 mm (1 Schleife) | bis zu 3 Schleifen | ~1,5 m | |
Max. Materialdurchmesser
Tänzerarm Klein18 mm (0,7″)
Tänzerarm Gross 35 mm (1,38”)
Kabelspeicher 35 mm (1,38”)
Kabelspeicher + Sanfter Anlauf 35 mm (1,38”)
Durchhangssteuerung 35 mm (1,38”)
Gewichtseinfluss auf Fördermaterial
Tänzerarm Klein ~25 g+, einstellbar
Tänzerarm Gross ~200 g+, einstellbar
Kabelspeicher ~200 g+, einstellbar
Kabelspeicher + Sanfter Anlauf ~200 g+, einstellbar
Durchhangssteuerung ~200 g+, einstellbar
Armlänge (ab Düse)
Tänzerarm Klein 70 cm
Tänzerarm Gross 70 cm
Kabelspeicher 65,5 cm
Kabelspeicher + Sanfter Anlauf 65,5 cm
Durchhangssteuerung –
Abmessungen inkl. Prefeeder (L × B × H)
Tänzerarm Klein 140 × 56 × 140 cm
Tänzerarm Gross 140 × 56 × 140 cm
Kabelspeicher 140 × 56 × 140 cm
Kabelspeicher + Sanfter Anlauf 209 × 56 × 140 cm
Durchhangssteuerung 41 × 31 × 104 cm
Speichervolumen
Tänzerarm Klein ~1,5 m
Tänzerarm Gross ~1,5 m
Kabelspeicher 900 mm (1 Schleife)
Kabelspeicher + Sanfter Anlauf bis zu 3 Schleifen
Durchhangssteuerung ~1,5 m
von anfang an smart. Skalierbar. Nahtlos. Metzner.
PREFEEDER FAMILY PF200
Auswählen. Kombinieren. Optimieren.
Nahtlose Integration in komplette Metzner-Fertigungslinien – gezeigt an zwei Beispielen vollautomatischer Kabelbearbeitungssysteme.
Kabelabroller
DRS 3.1000
Zuführgerät PF 200
mit Tänzerarm klein + Sockel

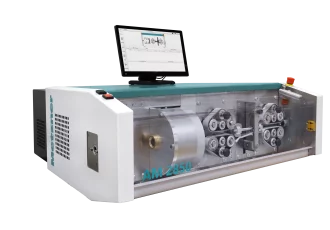

Kabelbearbeitungsmaschine
AM 2850

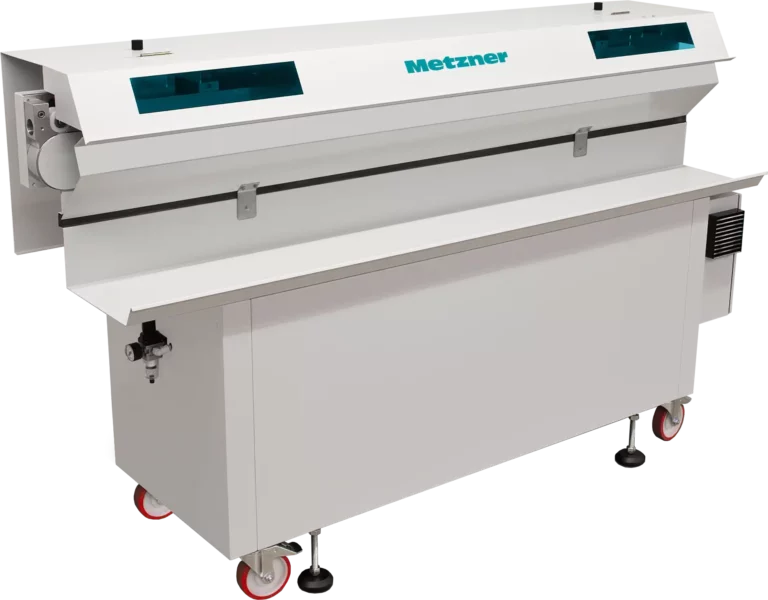

Kabelableger
MA 2000
Kabelabroller
DRS 1.800
Zuführgerät PF 200
+ Sockel
Durchhangssteuerung
DHS 1000
Wellrohrbearbeitungs-
maschine CT 4200
Sammel-
behälter
