Metzner AM 2800/AM 2850
maximal VIELSEITIG & LEISTUNGSSTARK FÜR KABEL BIS 15 MM ∅ & 35 MM² QUERSCHNITT
schneidet bis zu 35 mm²
ohne Zusatzkosten: MES, Teileliste, PC Integration
Patentiertes Doppelmesser-Schneidsystem
plus Rotationsschneidkopf
als herkömmliche Maschinen
wie Coax
Perfekte Kabelenden automatisch & zuverlässig
Vielseitigkeit ohne Mehrkosten

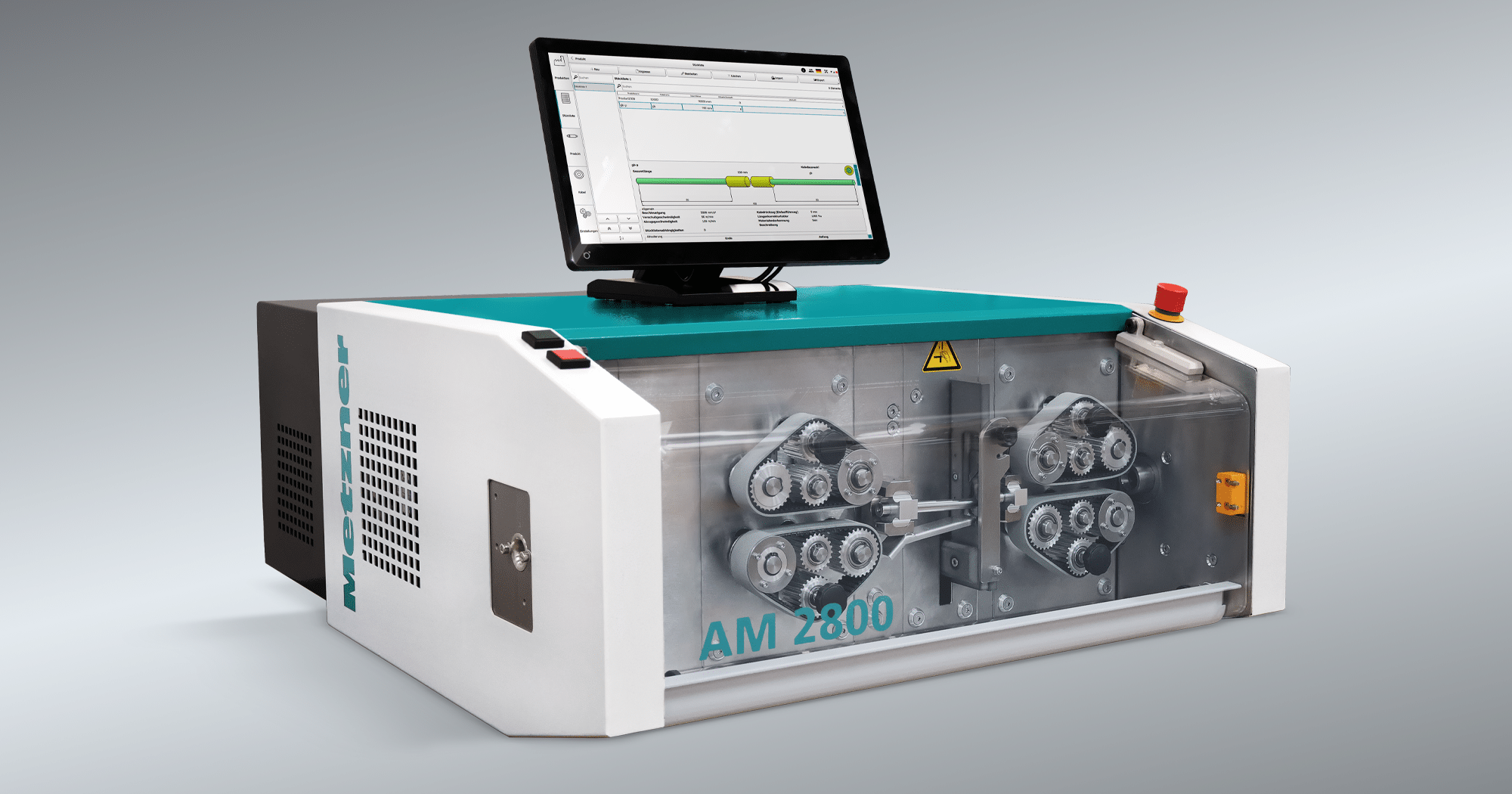

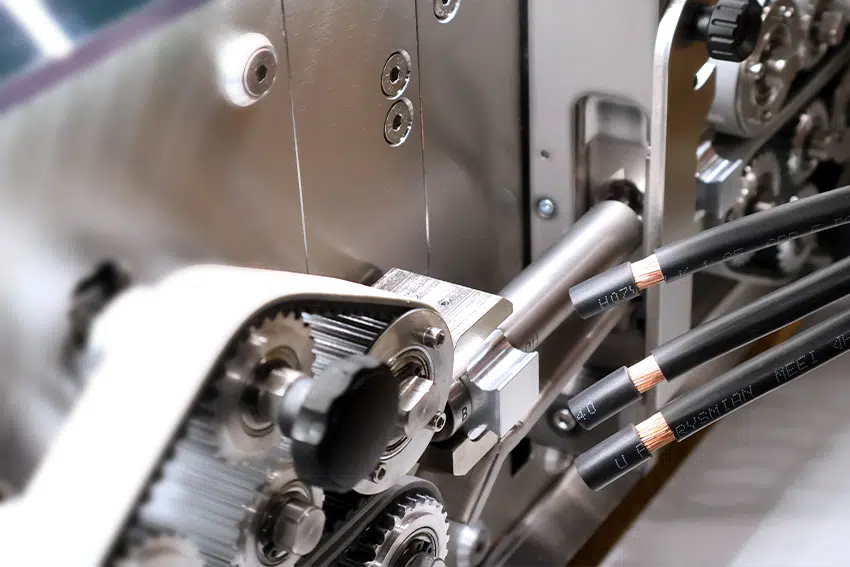

Die AM 2800 ist serienmäßig mit dem Metzner-Doppelmesser-Schneidkopf ausgestattet. Zwei Messerpaare ermöglichen Ablängen, Abisolieren und Schlitzen in einem Arbeitsgang – kombiniert mit V- und Radius-Messern für präzise, quetschfreie Schnitte in die Isolation.
Serienmäßig mit Leistungsplus

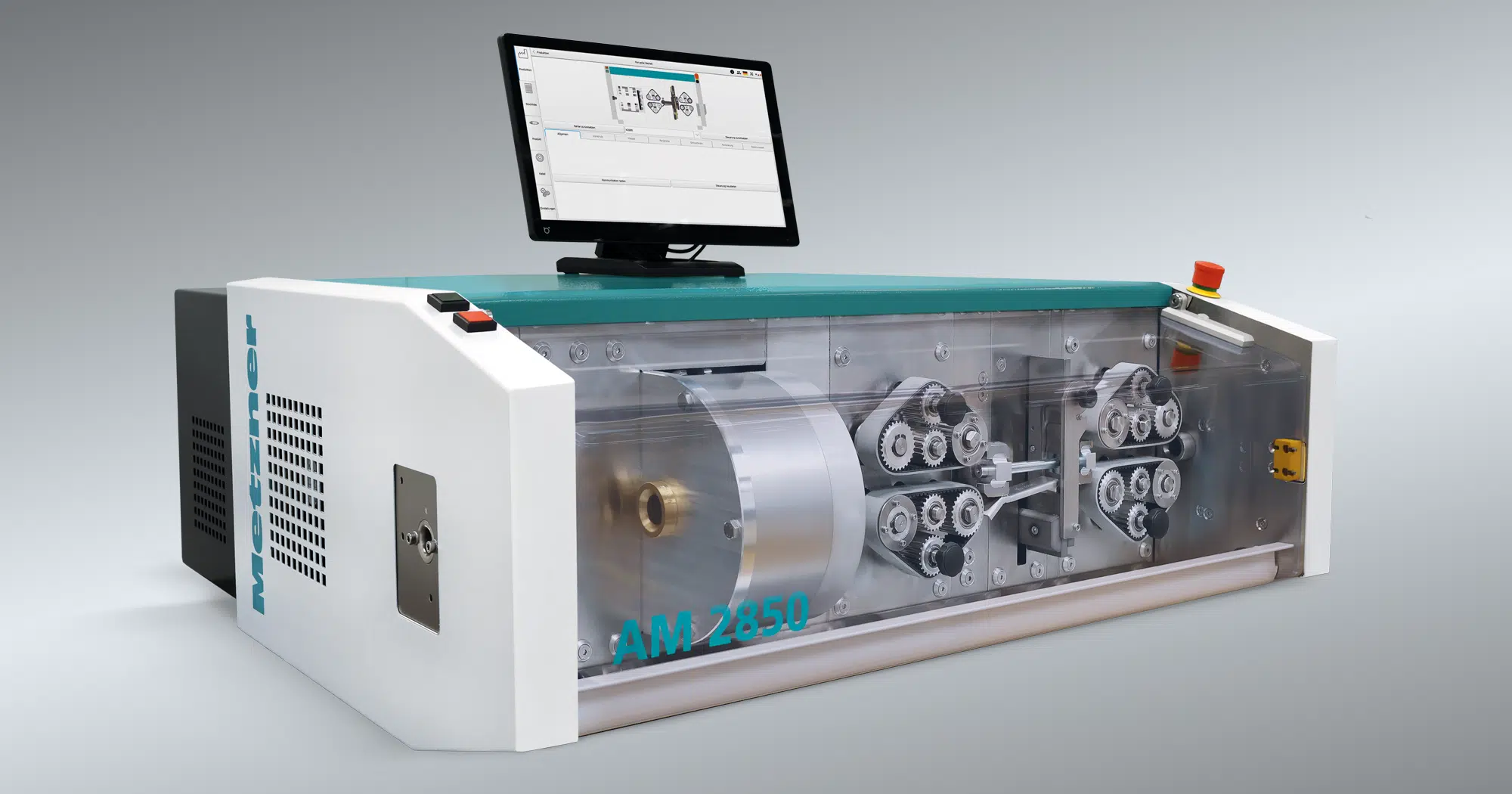

Mit müheloser Bearbeitung von Kabelquerschnitten bis 35 mm² bietet die AM 2800 ein breites Einsatzspektrum und maximale Investitionssicherheit. Die AM 2850 ergänzt das Sortiment durch ein integriertes Rotativmodul, das hochpräzise, wiederholgenaue Bearbeitung von mehrschichtigen und komplexen Kabeln wie Koaxialleitungen ermöglicht.
All-Inclusive Software
Beide Maschinen setzen auf die Metzner-All-Inclusive-Software: Ob Drucker- oder Peripherieanbindung, automatisierte Kabellistenbearbeitung oder MES-Integration – die AM 2800 und AM 2850 sind serienmäßig für jede Erweiterung gerüstet, ohne Zusatzkosten.
höchste
genauigkeit
im detail
Merkmale & Vorteile
- Doppelmesser-Schneidkopf für Kabel bis 15 mm / 35 mm² – maximale Leistung ohne Aufpreis
- Rotativmodul für mehrschichtige Kabel (nur AM 2850)
- Magnetführungsset für werkzeuglosen, schnellen Messerwechsel
- Bandvorschubmodule mit hoher Wirklänge und Drehmoment für sanfte Kraftübertragung
- Gefederte Bandvorschübe für präzise Schnitte trotz Materialschwankungen
Anwendungen
- Schneiden von Kabeln und Litzen
- Abisolieren mit Voll- und Teilabzug
- Fensterabisolierung
- Extrem lange Abzüge in mehreren Schritten
- Abisolieren von mehradrigen Kabeln
- Schneiden und Abisolieren von Teflonkabeln
- Einschneiden und Längsschneiden
- Abisolieren von Metallgeflecht mit Schutzkappe
- Mehrstufige Bearbeitung von Koaxialkabeln (nur AM 2850)
- Mehrstufiges Abisolieren
- Ablängen von Drähten
- Bedrucken und Markieren
Technische Daten
| Leistungsdaten | AM 2800 | AM 2850 |
|---|---|---|
| Drahtgrößenbereich Litzen/Massiv | 35 mm² | |
| Kabeldurchmesser max. | 15 mm | 15 mm |
| Längenintervall | 0.1 mm | |
| Typische Wiederholgenauigkeit | ± (1mm + 0.2 % l) | |
| Vorschubgeschwindigkeit max. | 180 m/min | |
| Abisolierlänge max. (Kabelanfang | Kabelende) | 0–180 mm | 0–125 mm | 0–180 mm | 0–125 mm |
| Kabellänge (min. | max.) | 20 mm | 200.000 mm | |
| Drahtabisolierkraft | 220 N | |
| Ausstattung | AM 2800 | AM 2850 |
|---|---|---|
| Schneidsystem | Messer | Messer und Rotativkopf |
| Vorschubsystem | Band | |
| Ablängen | ✔ | ✔ |
| Abisolieren mit Vollabzug | ✔ | ✔ |
| Abisolieren mit Teilabzug | ✔ | ✔ |
| Schlitzen | ✔ | ✔ |
| Mehrstufiges Abisolieren | 3 Stufen je Kabelseite | |
| Flachkabel | – | – |
| Stücklistenbearbeitung | ✔ | ✔ |
| Materialenderkennung | ✔ | ✔ |
| Kabellängenkorrektur | ✔ | ✔ |
| Rezeptdatenverwaltung | ✔ | ✔ |
| Längenmesssystem | optional | optional |
| Schnittstelle für Bedruckung | optional | optional |
| Schnittstelle für Peripheriegeräte | optional | optional |
| Schnittstelle IT-Netzwerk | optional | optional |
| Rotativschneideeinheit | – | ✔ |
| Längenschlitzmodul | optional | optional |
| Vernetzung/MES-Schnittstelle (Industrie 4.0) | optional | optional |
| Fernwartung | PC-integriert | PC-integriert |
| USB / Ethernet | ✔ | ✔ |
| Messer | V-Messer, Radius-V-Messer, Schlitzmesser | V-Messer, Radius-V-Messer, Schlitzmesser, Rotativklinge |
| Messerpaaranzahl im Einsatz | 2 | |
| Technische Daten | AM 2800 | AM 2850 |
|---|---|---|
| Abmessungen (L × B × H) | 710 × 920 × 350 mm | 960 × 920 × 350 mm |
| Elektrischer Anschluss | 230 V | 50 Hz | |
| Druckluftanschluss | 6 bar | 6 bar |
| Gewicht | 100 kg | 125 kg |
| Antrieb | SPS / PC | |
| Display | 15“ Touchscreen | |
| Verbrauchswerte KVA | bar | P: 0.8 kVA | ca. 50 l/Min. | P: 0.8 kVA | ca. 50 l/Min. |
| Geräusch (Leerlauf) | < 75 dB(A) | |

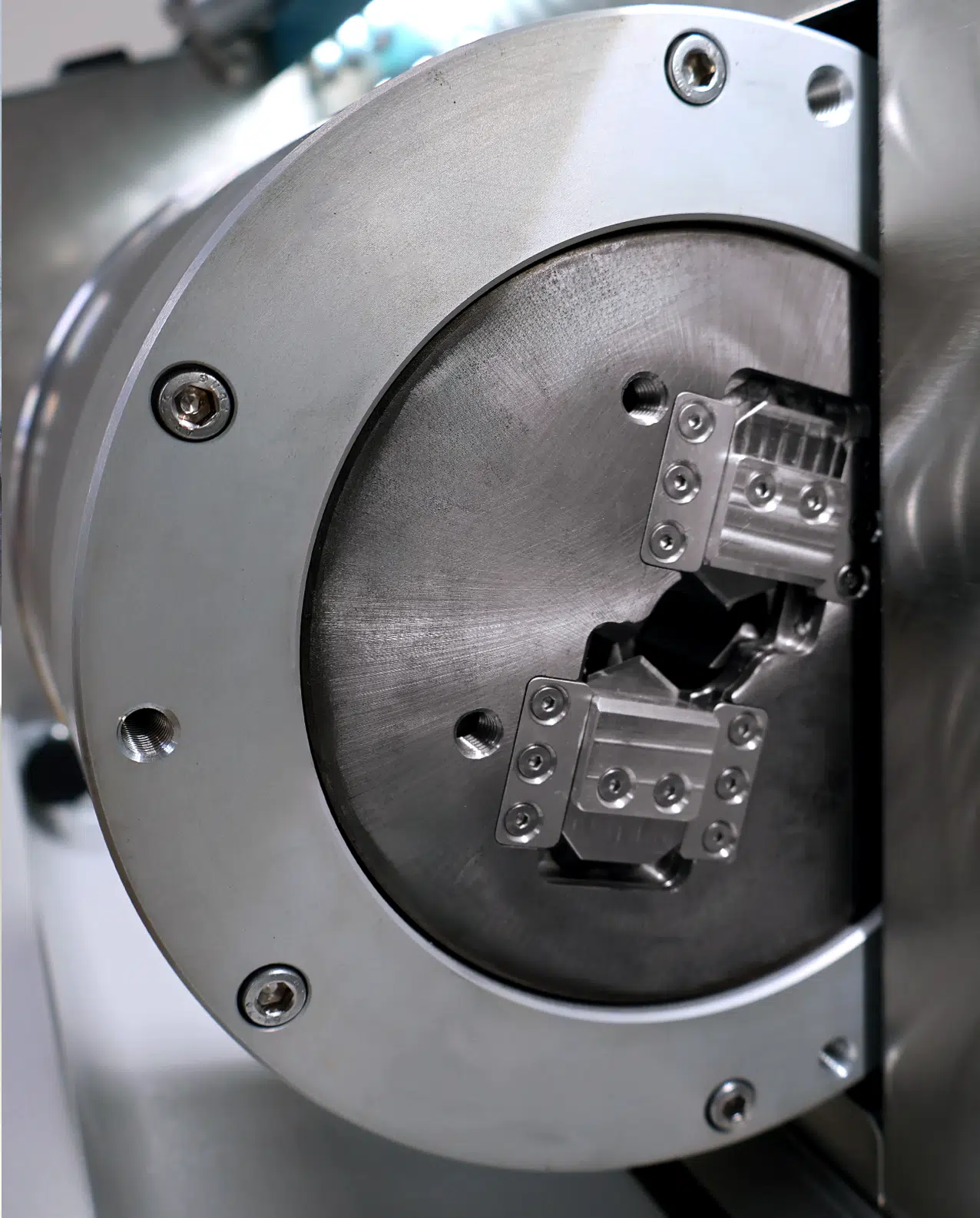

ROTATIV-MODUL
sauber. einfach. vielseitig.
Schnelle Ergebnisse, höchste Qualität

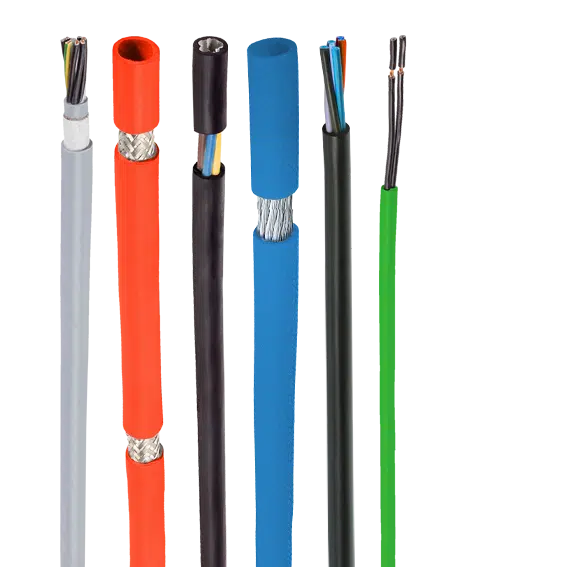

Mit der AM 2800/AM 2850 erhalten Sie exakt geschnittene und perfekt abisolierte Kabelenden – bereit für den direkten Einsatz oder die nahtlose Weiterverarbeitung. Auch bei komplexen Mehrlagen‑ und Koaxialkabeln behalten Sie volle Kontrolle, vermeiden Ausschuss und sparen wertvolle Zeit.
METZNER AM 2000 SERIE
