Metzner AM 2800 SAW/AM 2850 SAW
maximal VIELSEITIG & LEISTUNGSSTARK FÜR KABEL BIS 15 MM ∅ & 35 MM² QUERSCHNITT
programmierbar über HMI für Sägevorschub und Drehzahl
ohne Nachbearbeitung

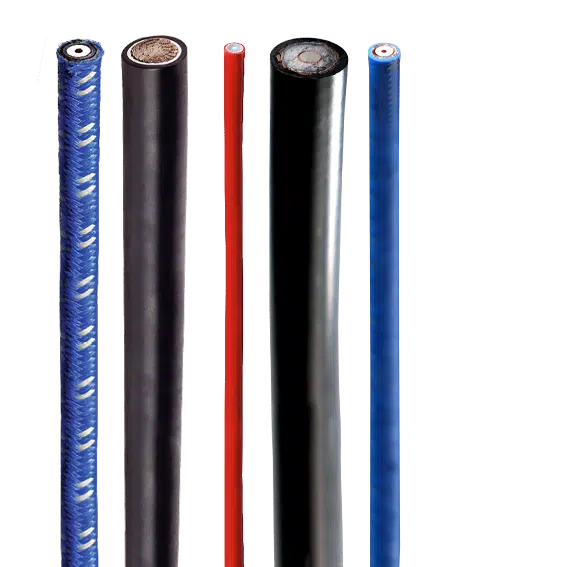

für Sucoform-, Sucoflex- und POF-Kabel
für maximale Bearbeitungsflexibilität
MIT sägemodul für anspruchsvolle Kabelbearbeitung
Präzises Ablängen und Abisolieren mit Sägeschnitt
Die Metzner AM 2000 SAW Serie erweitert die bewährte AM 2000 Baureihe um vollintegrierte Sägemodule für präzises Ablängen von Kabeln, die mit klassischen Messersätzen nur schwer bearbeitet werden können. Alle Maschinen arbeiten vollautomatisch und sind mit modernster Software ausgestattet, die Position des Sägeschnitts, Drehzahl des Sägeblatts und Vorschubgeschwindigkeit als Parameter vorgibt – für konstant exakte Ergebnisse und höchste Produktionsqualität.
Doppelmesser und Sägemodul für Standardanwendungen

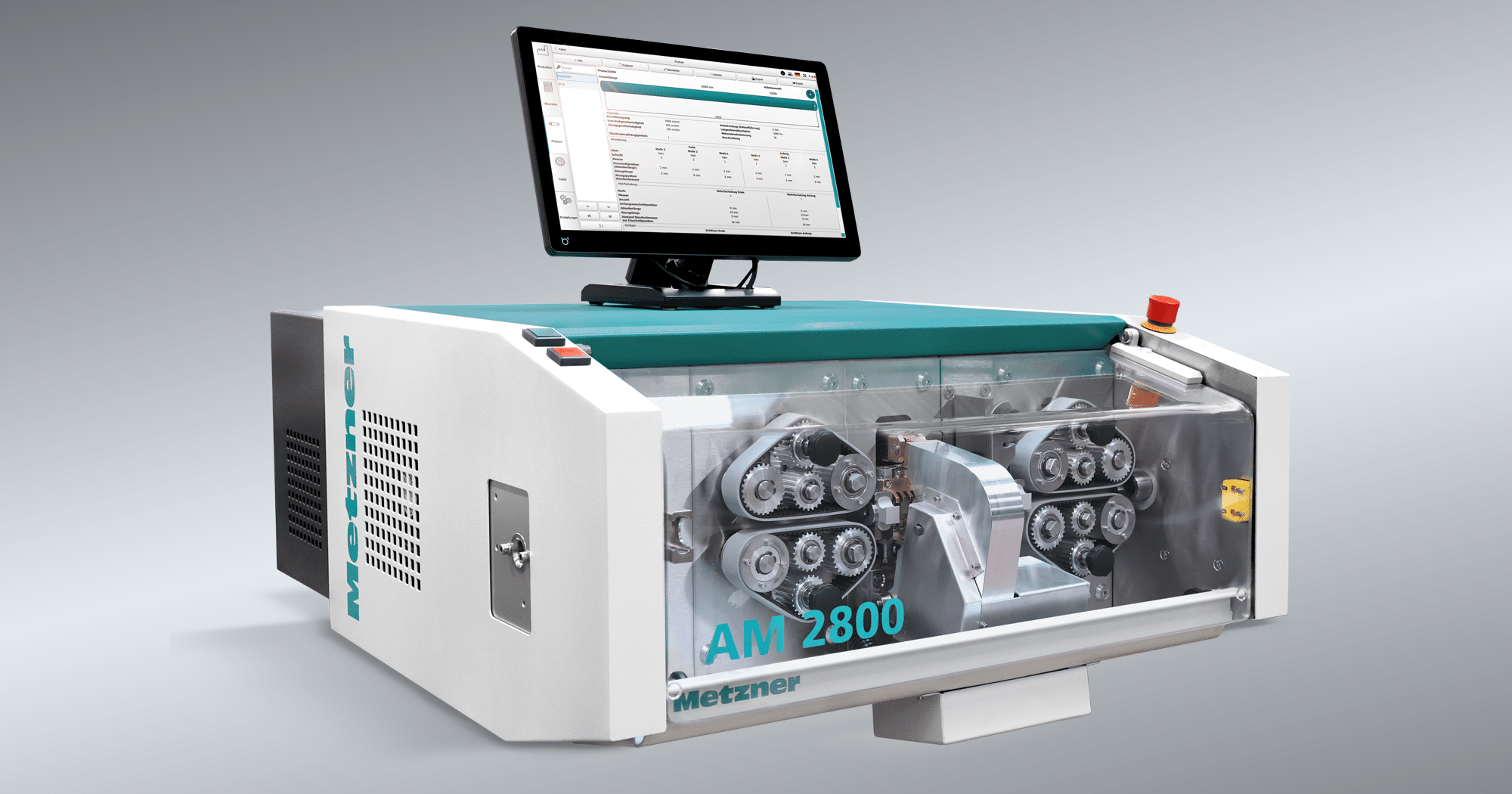

Die beiden Maschinen sind serienmäßig mit einem Doppelmesser-Schneidekopf und einem integrierten Sägemodul ausgestattet. Damit können Ablängen, Abisolieren und Längsschlitzen in einem Arbeitsgang erledigt werden. Der Doppelmesser kombiniert V- und Radiusmesser, um präzise Rundumschnitte zu gewährleisten und die Bearbeitung verschiedenster Kabeltypen zu ermöglichen. Durch den gefederten Bandvorschub wird das Kabel sanft, aber kraftvoll geführt – Materialschonung und exakte Schnitte sind garantiert.

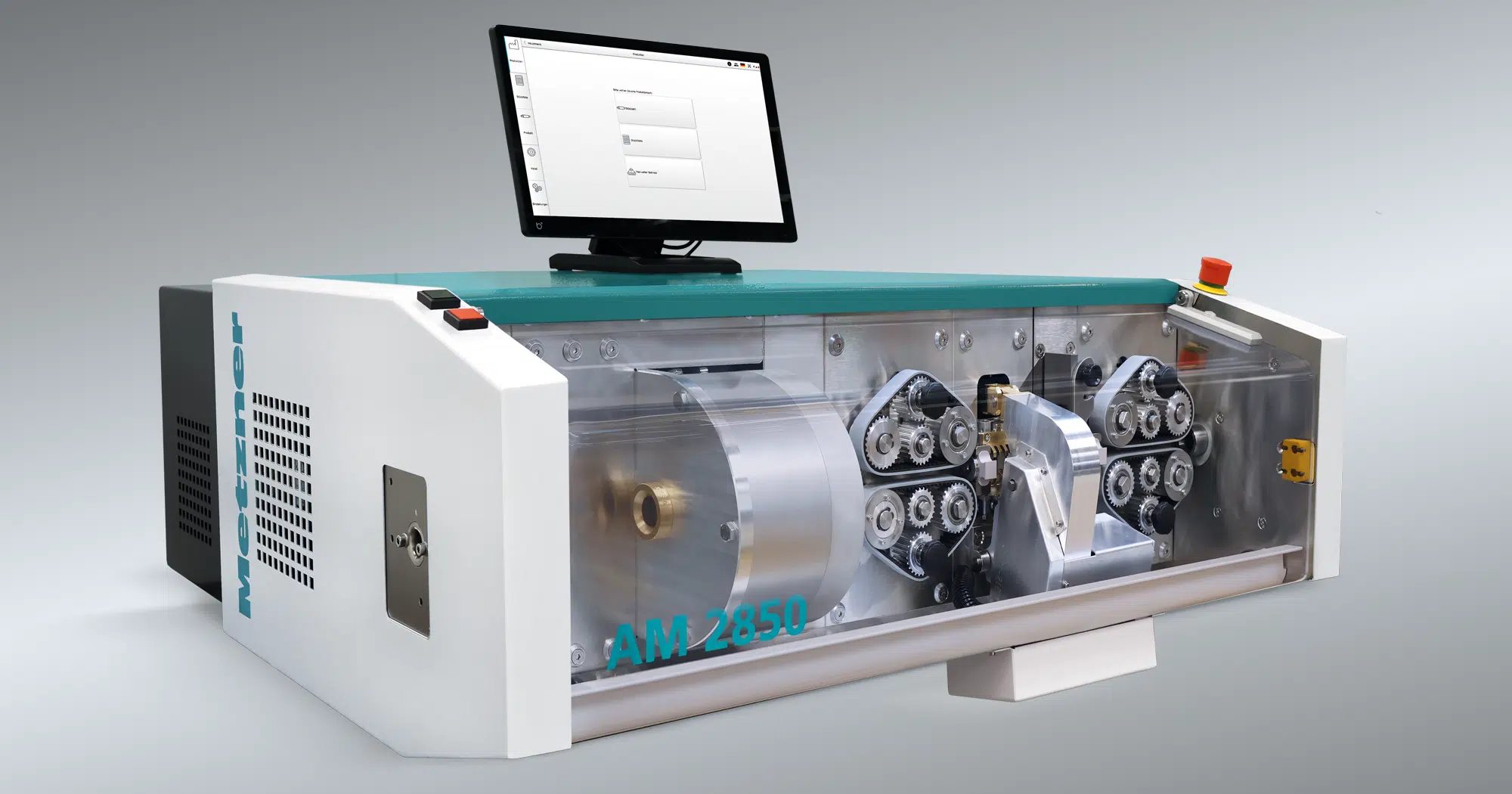

Die AM 2850 SAW baut auf den Funktionen der AM 2800 SAW auf und ergänzt ein programmierbares Rotativmodul, das besonders für die Bearbeitung von Koaxial- und mehrschichtigen Kabeln geeignet ist. Dadurch lässt sich eine noch höhere Flexibilität erzielen, während die Präzision des Sägeschnitts und der mehrstufigen Abisolierung erhalten bleibt. Wie alle Metzner-Modelle sind auch die SAW-Modelle kompatibel mit sämtlichen Peripheriegeräten der AM 2000 Serie und bereit für Kabellisten, MES-Anbindungen und automatisierte Arbeitsprozesse.
Exakte Schnitte auch bei schwierigen Kabeltypen
Das Sägemodul der SAW-Modelle ermöglicht frei programmierbare Sägeblattdrehzahlen (1000–4600 U/min) und variable Vorschubgeschwindigkeiten (1–30 mm/sec). Kabel, die mit Messersätzen nicht bearbeitet werden können – wie Sucoform-, Sucoflex- oder POF-Kabel – werden präzise, rechtwinklig oder mit glatter Schnittfläche geschnitten, ohne den Innenleiter zu quetschen. Serienmäßig sind zwei pneumatische Spannelemente sowie ein Anschluss für Absaugung enthalten. Optional können weitere Sägeblattbreiten und -durchmesser geliefert werden, passend zu kabelspezifischen Anforderungen.
perfekte schnittflächen ohne nachbearbeitung
Merkmale & Vorteile
- Doppelmesser-Schneidkopf für effiziente Bearbeitung ohne Zusatzkosten
- Rotativmodul für komplexe Kabel (AM 2850 SAW)
- Sägemodul mit programmierbarer Drehzahl für quetschfreie, rechtwinklige Schnitte bei anspruchsvollen Kabeltypen
- Pneumatische Spannelemente und Absauganschluss serienmäßig für saubere, vibrationsfreie Schnittqualität
- Software „All-Inclusive“ mit integriertem HMI, MES-Anbindung, Kabellistenverwaltung und Peripheriesteuerung
- Flexibel anpassbare Sägemodule mit verschiedenen Sägeblattbreiten und Durchmessern für optimale Ergebnisse bei jedem Kabeltyp
Anwendungen
- Ablängen von Kabeln und Leitungen mit Sägeschnitt
- Bearbeitung von Koaxial- und HF-Kabeln
- Schneiden von Sucoform- und Sucoflex-Kabeln
- Ablängen von POF-Kabeln
- Schneiden von Litzen und massiven Leitern
- Kabelbearbeitung mit glatten, rechtwinkligen Schnittflächen
- Verarbeitung empfindlicher oder harter Isolationsmaterialien
- Bedrucken und Markieren
Technische Daten
| Leistungsdaten | AM 2800 SAW | AM 2850 SAW |
|---|---|---|
| Kabelquerschnitt Litze / Volldraht | 35 mm² | |
| Kabeldurchmesser max. | 15 mm | |
| Längenintervall | 0.1 mm | |
| Typische Wiederholgenauigkeit | ± (1 mm + 0.2 % l) | |
| Vorschubgeschwindigkeit max. | 180 m/min | |
| Abisolierlänge max. (Kabelanfang | Kabelende) | 0 – 180 mm | 0 – 125 mm | |
| Kabellänge (min. | max.) | 20 mm | 200.000 mm | |
| Abisolierkraft | 220 N | |
| Sägeblattdrehzahl | 1.000 – 4.600 U/min (programmierbar) | |
| Vorschubgeschwindigkeit (Sägemodul) | 1 – 30 mm/s (variable Steuerung) | |
| Ausstattung | AM 2800 SAW | AM 2850 SAW |
|---|---|---|
| Schneidsystem | Sägeblatt + Doppelmesser | Sägeblatt + Doppelmesser + Rotativkopf |
| Vorschubsystem | Band | |
| Ablängen | ✔ (Sägeschnitt) | ✔ (Sägeschnitt) |
| Abisolieren mit Vollabzug | ✔ | ✔ |
| Abisolieren mit Teilabzug | ✔ | ✔ |
| Schlitzen | ✔ | ✔ |
| Mehrstufiges Abisolieren | 3 Stufen je Kabelseite | |
| Flachkabel | – | – |
| Stücklistenbearbeitung | ✔ | ✔ |
| Materialenderkennung | ✔ | ✔ |
| Kabellängenkorrektur | ✔ | ✔ |
| Rezeptdatenverwaltung | ✔ | ✔ |
| Längenmesssystem | optional | optional |
| Schnittstelle für Bedruckung | optional | optional |
| Schnittstelle für Peripheriegeräte | optional | optional |
| IT-Netzwerkschnittstelle | optional | optional |
| Rotationsschneideeinheit | – | ✔ |
| Längenschlitzmodul | optional | optional |
| Vernetzung / MES (Industrie 4.0) | optional | optional |
| Fernwartung | PC integriert | PC integriert |
| USB / Ethernet | ✔ | ✔ |
| Sägeblatt / Messer | V-Messer, Radius-V-Messer, Schlitzmesser, Sägeblatt | V-Messer, Radius-V-Messer, Schlitzmesser, Rotativklinge, Sägeblatt |
| Anzahl der verwendeten Messerpaare | 2 | |
| Absauganschluss am Sägemodul | ✔ (standardmäßig integriert) | |
| Technische Daten | AM 2800 SAW | AM 2850 SAW |
|---|---|---|
| Abmessungen (L × B × H) | 710 × 920 × 350 mm | 960 × 920 × 350 mm |
| Elektrischer Anschluss | 230 V | 50 Hz | 2 A | |
| Druckluftanschluss | 6 bar | |
| Gewicht | 100 kg | 125 kg |
| Steuerung | SPS / PC | |
| Anzeige | 15″ Touchscreen | |
| Verbrauch | P: 0,8 kVA | ca. 50 l/min | |
| Geräuschentwicklung (Leerlauf) | < 75 dB(A) | |
| Besonderheiten (SAW-Modul) | Frei programmierbare Sägeblattdrehzahl, präziser Sägeschnitt ohne Innenleiterverformung, ideal für Sucoform-, Sucoflex- und POF-Kabel | |

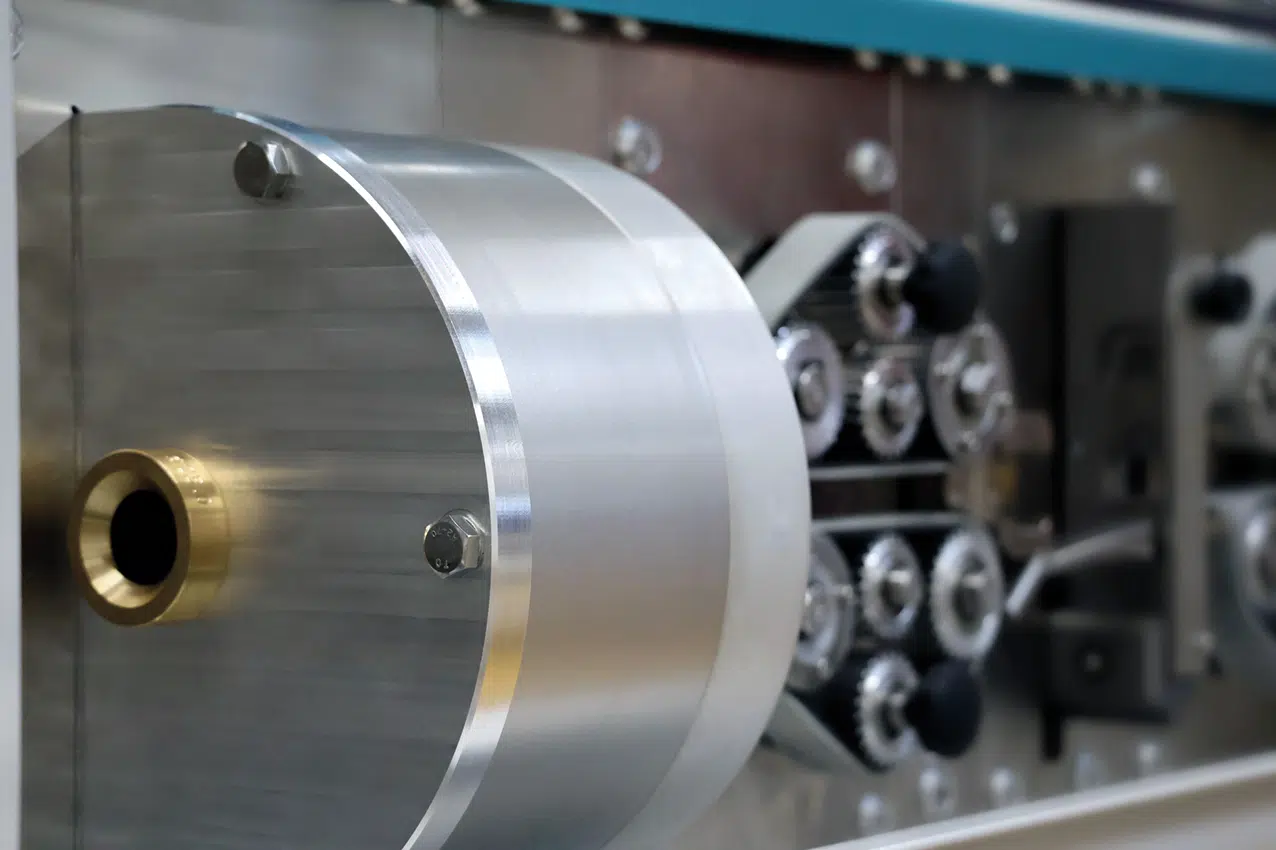

ROTATIV-MODUL
Multilayer-tauglich.
Robust.

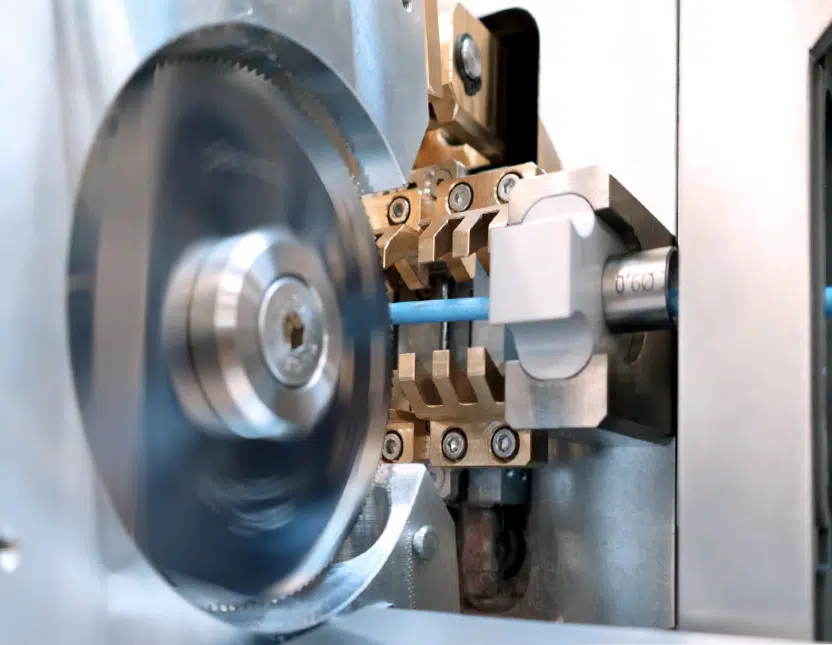

Präziser, quetschfreier Sägeschnitt
Sägemodul-Funktionen:
- Programmierbare Sägevorschubgeschwindigkeit (1–30 mm/sec)
- Sägeblattdrehzahl frei wählbar (1000–4600 U/min)
- Sägeblattdurchmesser 80 mm, Breiten 0,3 / 0,6 / 0,8 mm
- Zwei pneumatische Spannelemente und Absauganschluss serienmäßig
METZNER AM 2000 SAW SERIE
