Metzner AM 2900/AM 2950
maximal VIELSEITIG & LEISTUNGSSTARK FÜR KABEL BIS 15 MM ∅ & 35 MM² QUERSCHNITT
Ablängen, Einschnitt und Längsschlitzen in einem Arbeitsgang
auf verschiedene Kabeldurchmesser reduziert Rüstzeiten
für schonende, sichere Kabelführung
alles, was Sie für die Kabelbearbeitung brauchen
MIT Mehrfach-Messermodul für Ablängen, Abisolieren & Schlitzen in einem Durchgang
Vielseitigkeit auf neuem Niveau

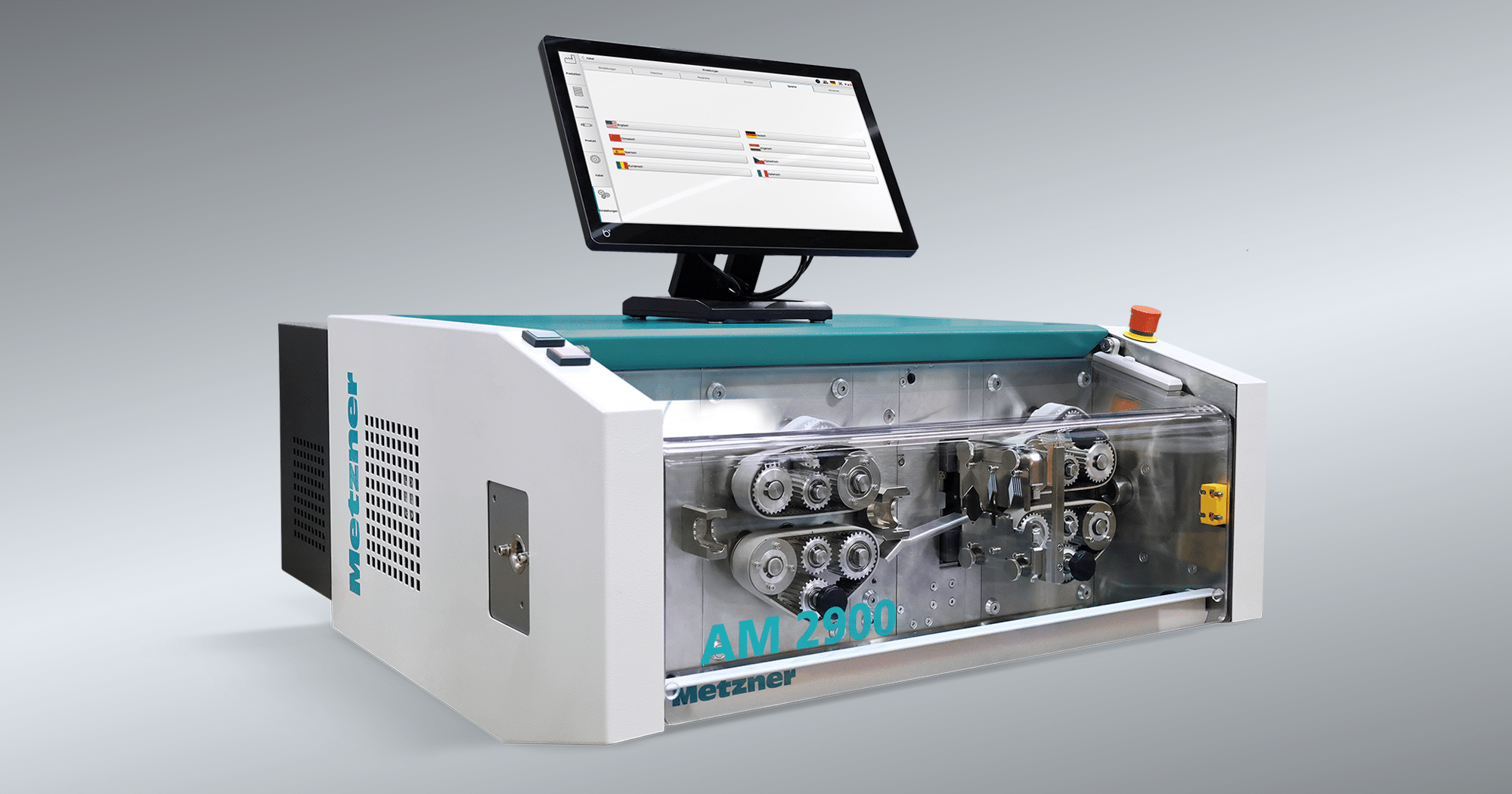

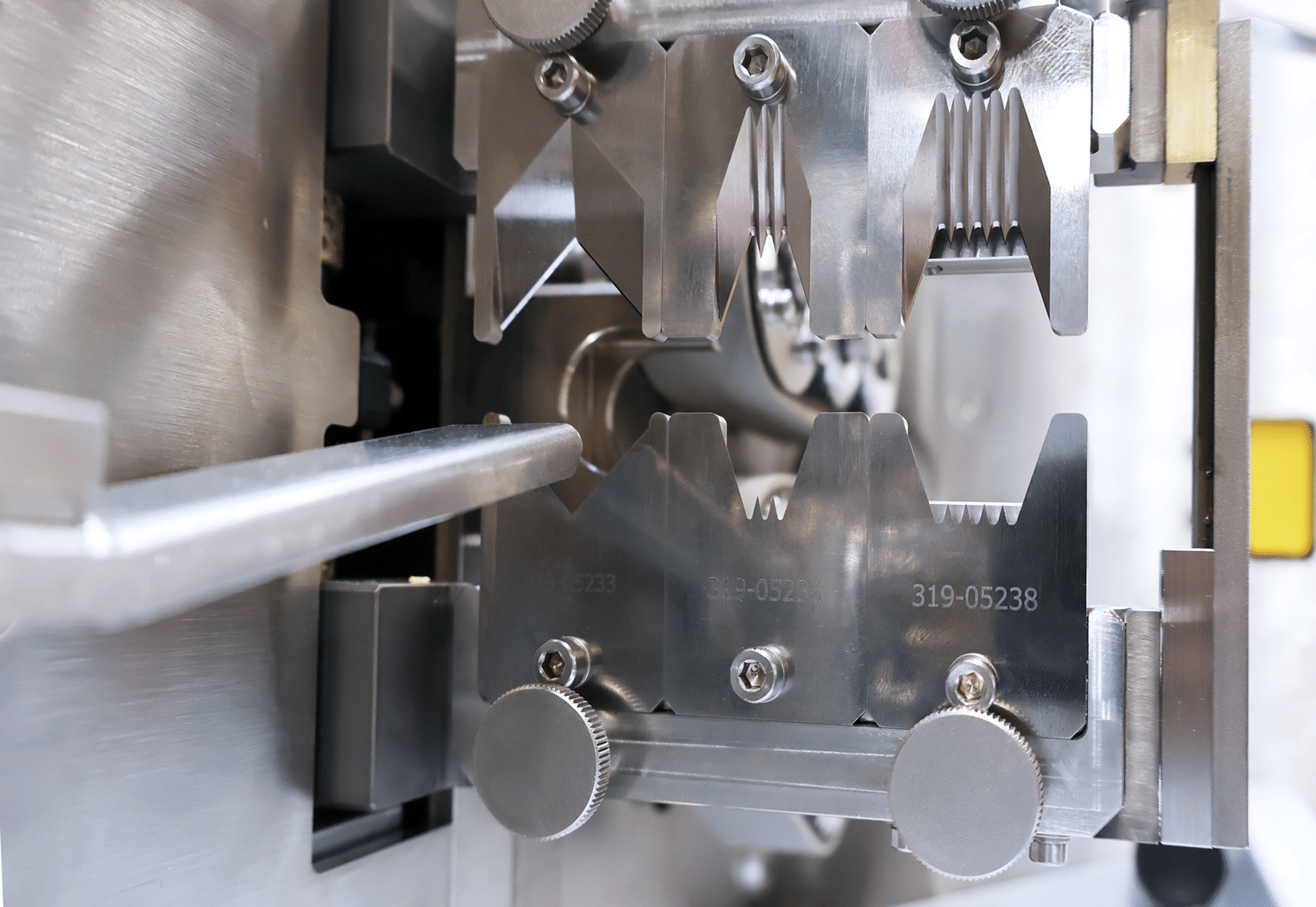

Die AM 2900 bietet serienmäßig das Metzner-Mehrfach-Messermodul, das Ablängen, Abisolieren und Schlitzen in einem Arbeitsgang ermöglicht. Die Kombination aus V- und Radius-Messern sorgt für präzise, quetschfreie Schnitte und perfekte Kabelenden – auch bei längeren Kabellängen bis 999 m und Querschnitten bis 35 mm².
Serienmäßig mit erweiterten Möglichkeiten

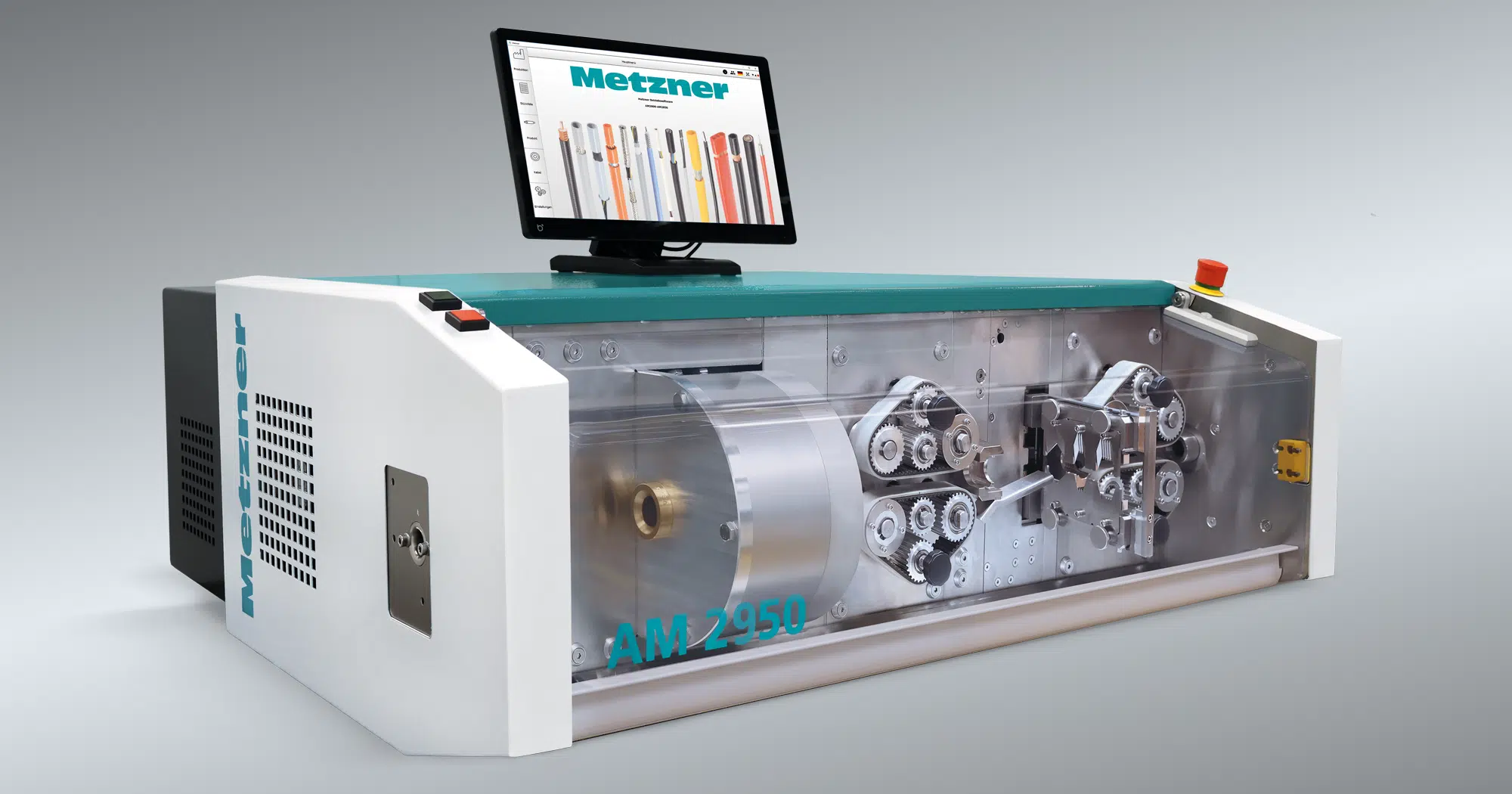

Mit einer maximalen Zufuhrgeschwindigkeit von 180 m/min und einem Kabelaußendurchmesser von bis zu 15 mm bearbeitet die AM 2900 Kabel schnell, zuverlässig und wiederholgenau. Die AM 2950 ergänzt das Portfolio durch zusätzliche Bearbeitungsmöglichkeiten mit einem Rotativmodul für besonders komplexe Kabel wie Koaxial- oder Mehrlagenleitungen – hochpräzise, sauber und ohne manuelle Nacharbeit.
Automatische Innenleiter-Bearbeitung
In Verbindung mit dem Mehrfach-Messermodul können die Maschinen mehradrige Kabel mit bis zu sechs Innenleitern automatisch abisolieren. Nach Entfernen des Außenmantels positionieren federgelagerte Klemmbacken die Innenleiter präzise, bevor das Abisoliermesser den Teil- oder Vollabzug durchführt. So werden bisher getrennte Arbeitsgänge zu einem nahtlosen, automatischen Prozess zusammengeführt.
minimale rüstzeit:
Flexibel schneiden, schneller produzieren
Merkmale & Vorteile
- Mehrfach-Messermodul für Ablängen, Abisolieren und Schlitzen in einem Arbeitsgang
- Rotativmodul für präzise Bearbeitung von Mehrlagen- und Koaxialkabeln (nur AM 2950)
- Gefederte Bandvorschübe für gleichmäßigen Materialausgleich und präzise Ergebnisse
- Software „All-Inclusive“: HMI, MES, Peripheriegeräte und Kabellisten serienmäßig
- Optionale automatische Innenleiterbearbeitung für mehradrige Kabel
- Breites Einsatzspektrum: Kabelquerschnitt bis 35 mm², Durchmesser bis 15 mm
- Hohe Wiederholgenauigkeit und exakte Endbearbeitung für sofort einsatzbereite Kabel

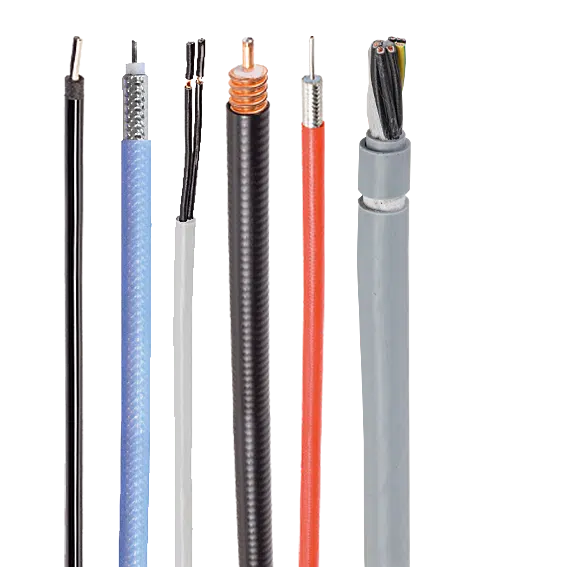

Anwendungen
- Schneiden von Kabeln und Litzen
- Abisolieren mit Voll- und Teilabzug
- Fensterabisolierung
- Extrem lange Abzüge in mehreren Schritten
- Abisolieren von mehradrigen Kabeln
- Innenleiter-Abisolierung
- Abisolierung von Flachbandkabeln
- Schneiden und Abisolieren von Teflonkabeln
- Einschneiden und Längsschneiden
- Abisolieren extrem dünner Isolatoren
- Abisolieren von Metallgeflecht mit Schutzkappe
- Mehrstufige Bearbeitung von Koaxialkabeln (nur AM 2950)
- Mehrstufiges Abisolieren
- Ablängen von Drähten
- Bedrucken und Markieren
Technische Daten
| Leistungsdaten | AM 2900 | AM 2950 |
|---|---|---|
| Kabelquerschnitt Litze / Volldraht | 0,5 – 35 mm² | |
| Kabeldurchmesser max. | 15 mm | |
| Längenintervall | 0.1 mm | |
| Typische Wiederholgenauigkeit | ± (1 mm + 0.2 % l) | |
| Vorschubgeschwindigkeit max. | 180 m/min | |
| Abisolierlänge max. (Kabelanfang | Kabelende) | 0 – 180 mm | 0 – 125 mm | |
| Kabellänge (min. | max.) | 75 mm | 999 m | |
| Drahtabisolierkraft | 220 N | |
| Ausstattung | AM 2900 | AM 2950 |
|---|---|---|
| Schneidsystem | Mehrfach-Messermodul | Mehrfach-Messermodul + Rotativkopf |
| Vorschubsystem | Band | |
| Ablängen | ✔ | ✔ |
| Abisolieren mit Vollabzug | ✔ | ✔ |
| Abisolieren mit Teilabzug | ✔ | ✔ |
| Schlitzen | ✔ | ✔ |
| Mehrstufiges Abisolieren | 3 Stufen je Kabelseite | |
| Flachkabel | – | – |
| Stücklistenbearbeitung | ✔ | ✔ |
| Materialenderkennung | ✔ | ✔ |
| Kabellängenkorrektur | ✔ | ✔ |
| Rezeptdatenverwaltung | ✔ | ✔ |
| Längenmesssystem | optional | optional |
| Schnittstelle für Bedruckung | optional | optional |
| Schnittstelle für Peripheriegeräte | optional | optional |
| IT-Netzwerkschnittstelle | optional | optional |
| Rotationsschneideeinheit | – | ✔ |
| Längenschlitzmodul | optional | optional |
| Vernetzung / MES (Industrie 4.0) | optional | optional |
| Fernwartung | PC integriert | PC integriert |
| USB / Ethernet | ✔ | ✔ |
| Messer | V-Messer, Radius-V-Messer, Schlitzmesser | V-Messer, Radius-V-Messer, Schlitzmesser, Rotativklinge |
| Anzahl der verwendeten Messerpaare | 2 | |
| Technische Daten | AM 2900 | AM 2950 |
|---|---|---|
| Abmessungen (L × B × H) | 710 × 920 × 350 mm | 960 × 920 × 350 mm |
| Elektrischer Anschluss | 230 V | 50/60 Hz | 2 A | |
| Druckluftanschluss | 6 bar | 6 bar |
| Gewicht | 100 kg | 125 kg |
| Steuerung | SPS / PC | |
| Anzeige | 15″ Touchscreen | |
| Verbrauch | P: 0,8 kVA | ca. 50 l/min | |
| Geräuschentwicklung (Leerlauf) | < 75 dB(A) | |
| Besonderheiten | Mehrfach-Messermodul für Ablängen, Abisolieren, Schlitzen in einem Schritt; Erweiterung Innenleiterbearbeitung möglich | |

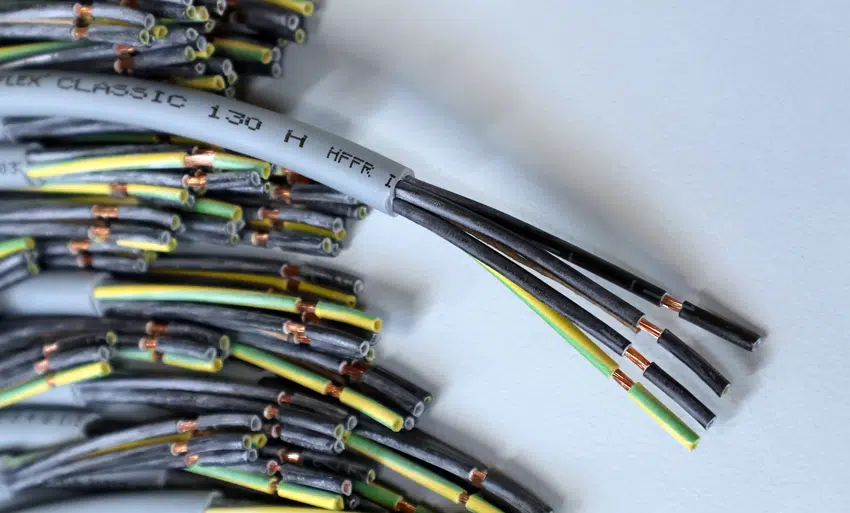

automatische innenleiterbearbeitung
Mit der Innenleiterbearbeitung der AM 2900/2950 lassen sich bis zu sechs Innenleiter automatisch abisolieren, wahlweise mit Teil- oder Vollabzug.
- Abisolieren erfolgt nach dem Entfernen des Außenmantels
- Federgelagerte Klemmbacken richten die Innenleiter präzise aus
- Vollabzug inklusive automatischer Entsorgung der Abfallstücke
- Arbeitsgänge für Außenmantel und Innenleiter werden kombiniert

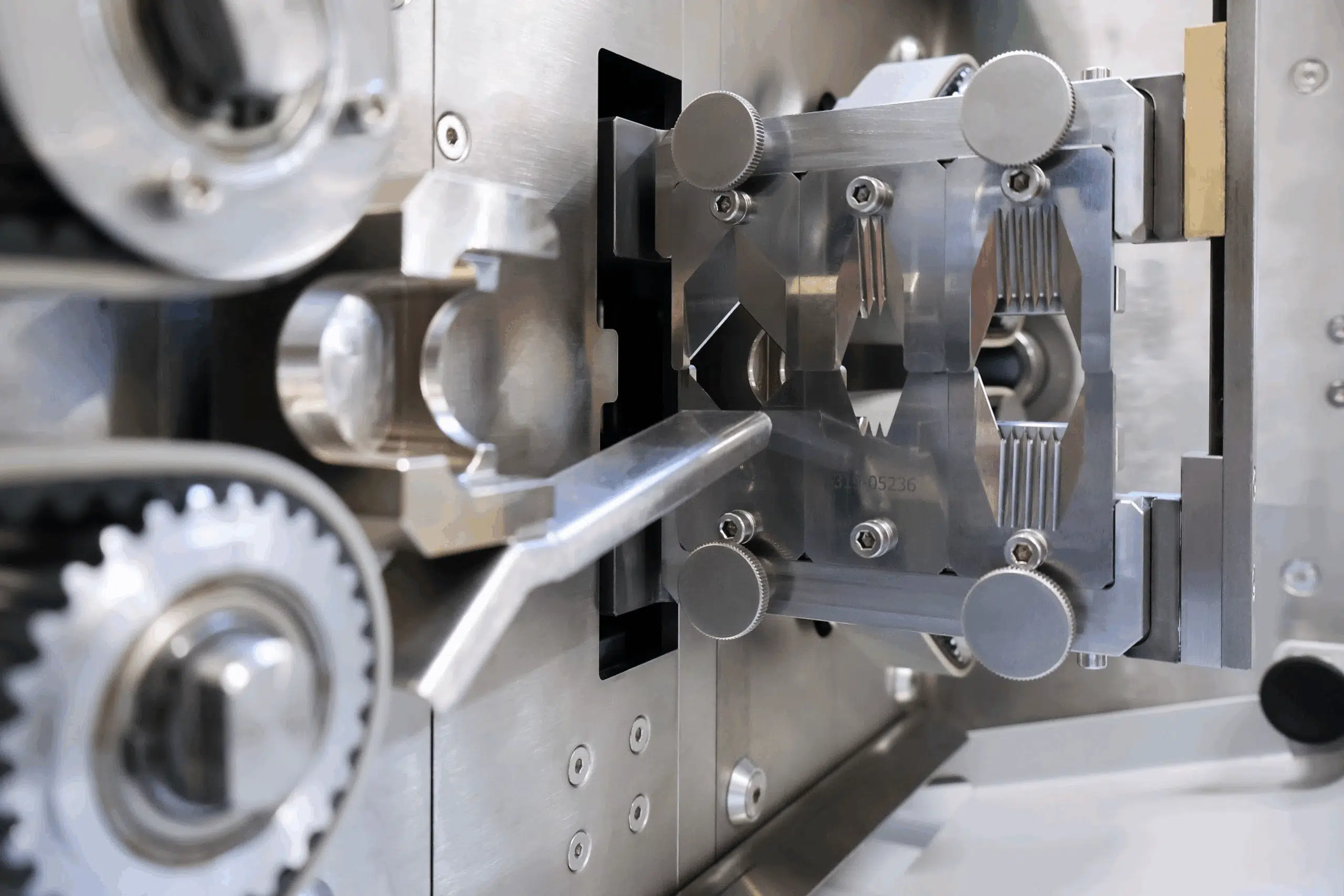

MEHRFACHMESSERMODUL
Effizienz. Zeitersparnis. Zuverlässigkeit.
