Metzner AM 5000 Baureihe
Kraftpakete für Kabel bis 35 mm ∅ & 185 mm² Querschnitt
ein Power-Booster ist nicht notwendig
keine zusätzlichen Packages notwendig
durch Positionierung von 1 oder 2 Druckerköpfen direkt vor oder nach dem Schneidkopf
und mehr Flexibilität mit Doppelmesser-Schneidsystems
für Stabilität und Stauraum
für zusätzliche Vielseitigkeit und eine mehrstufige Kabelbearbeitung
exakte Wiederholgenauigkeit & mehrfachbearbeitung in einem schritt

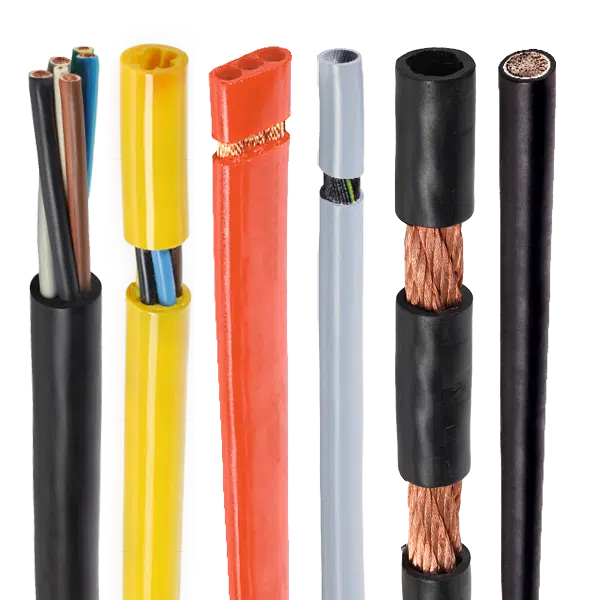

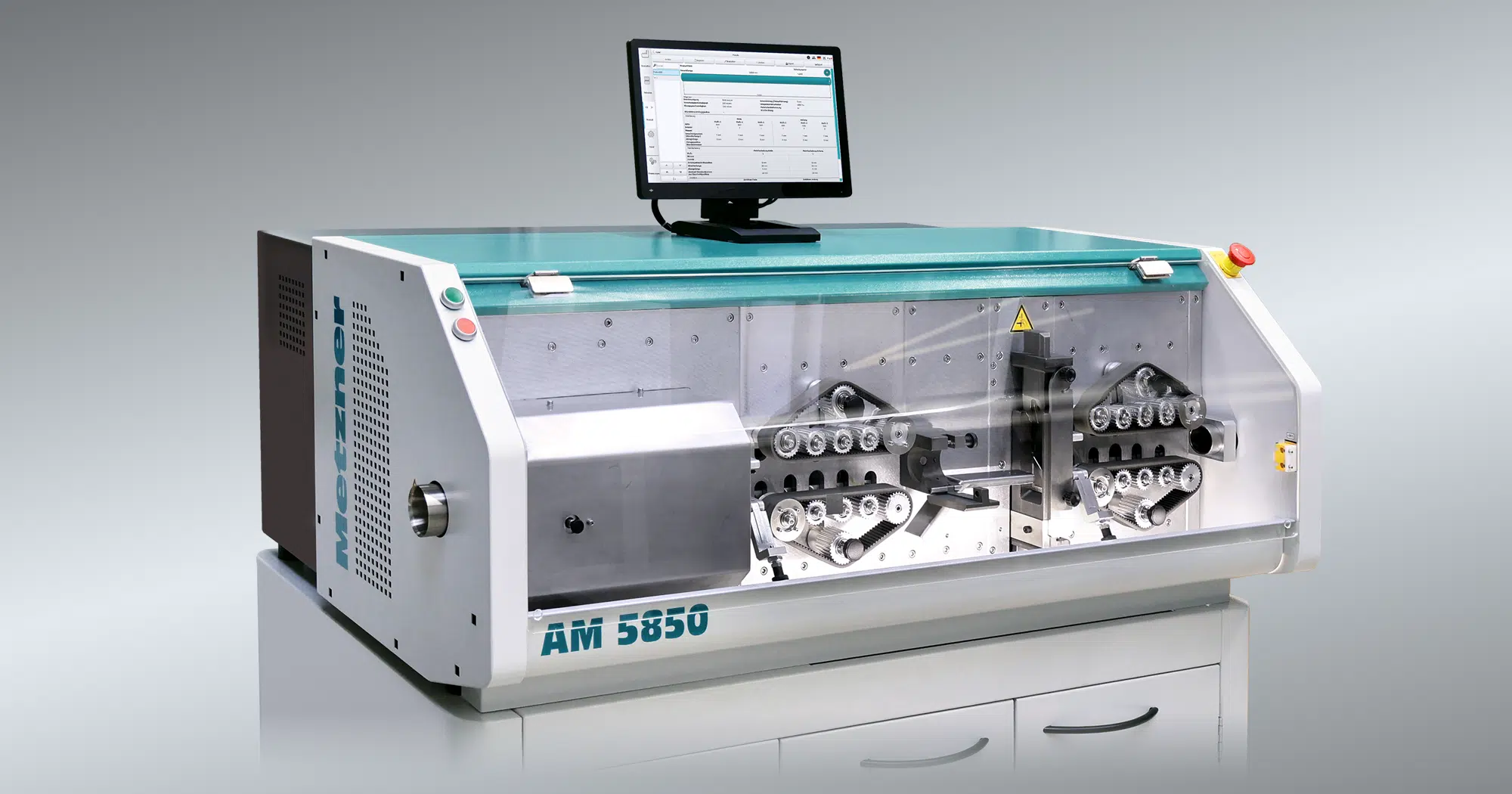

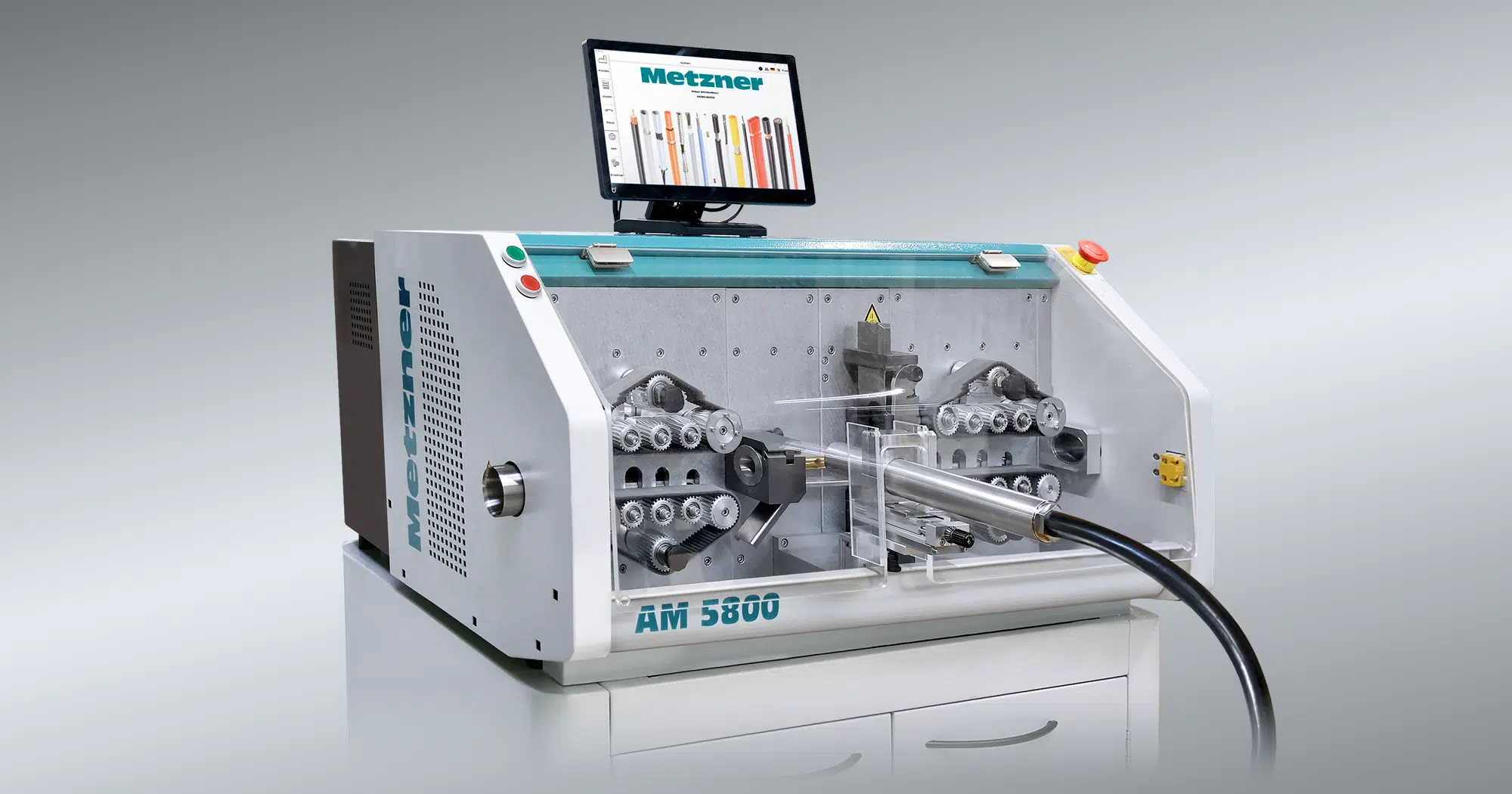

Die Metzner AM 5000 Serie ist speziell für ein- und mehradrige sowie geschirmte Kabel mit einem Durchmesser von bis zu 35 mm und einem Querschnitt von bis zu 185 mm² konzipiert. Diese Modelle bieten einzigartige Vorteile:

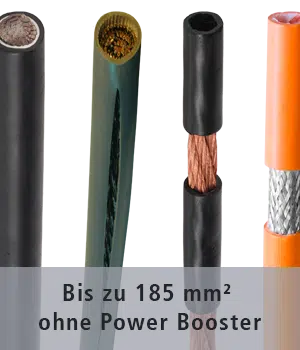

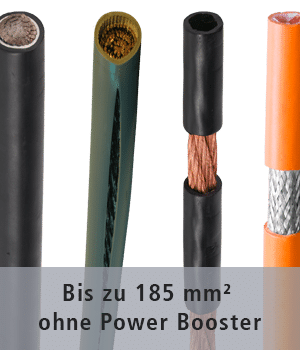

Überragende Schnittkraft
Die Maschinen der AM 5000-Serie bieten serienmäßig eine beeindruckende Schnittkraft von 185 mm² – ganz ohne zusätzliche „Booster“-Einheit. Selbst bei der Bearbeitung kleinerer Querschnitte können Sie sicher sein, dass die Maschine für größere Herausforderungen bestens gerüstet ist und jederzeit ausreichend Schnittkraft bereitstellt.

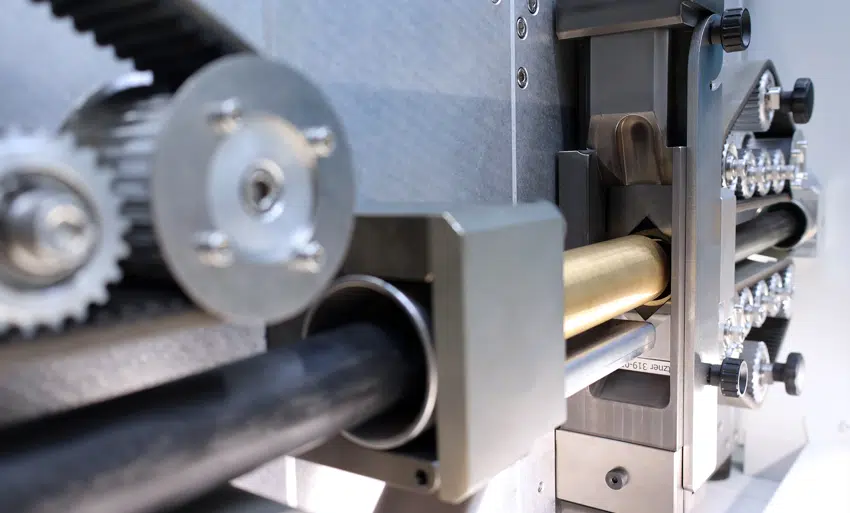

Doppelmesserschneidesystem
Alle Modelle der AM 5000-Serie sind standardmäßig mit unserem Doppelmesserschneidesystem ausgestattet. Dies gewährleistet maximale Vielseitigkeit und Effizienz in einem durchgängigen, automatisierten Arbeitsablauf.

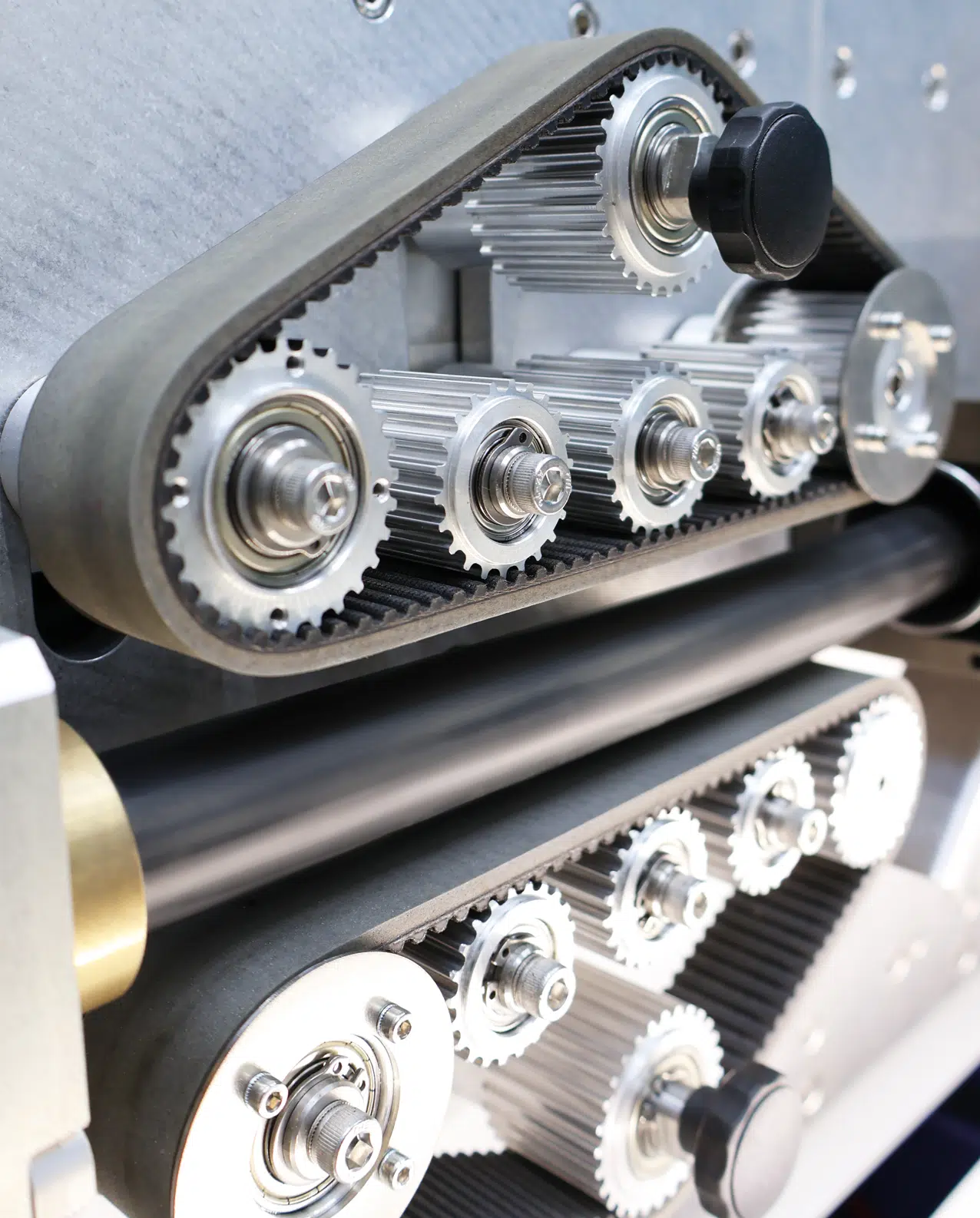

Extralange, leichtgängige Bandvorschubeinheit
Die extralangen Bandvorschübe der AM 5000-Serie sorgen dafür, dass die enorme Kraft der Maschine gleichmäßig auf das Kabel übertragen wird. Dies verhindert zuverlässig das Zusammendrücken des Kabels, selbst bei starkem Kabelabzug.
Maximale Kraft, minimale Belastung für exakte Ergebnisse
Merkmale & Vorteile
- Automatisches Ablängen
- Mehrstufiges Abisolieren
- (AM 5850 auch von Koaxialkabeln)
- „Doppelmesser-Schneidesystem“ für mehr Output
- Bedienerfreundliche Software mit Touch-Screen
- Kabelquerschnitte bis 185 mm²
- Integrierter Basisschrank für Stabilität und Stauraum, mit Platz für Werkzeuge, Führungen und Zubehör

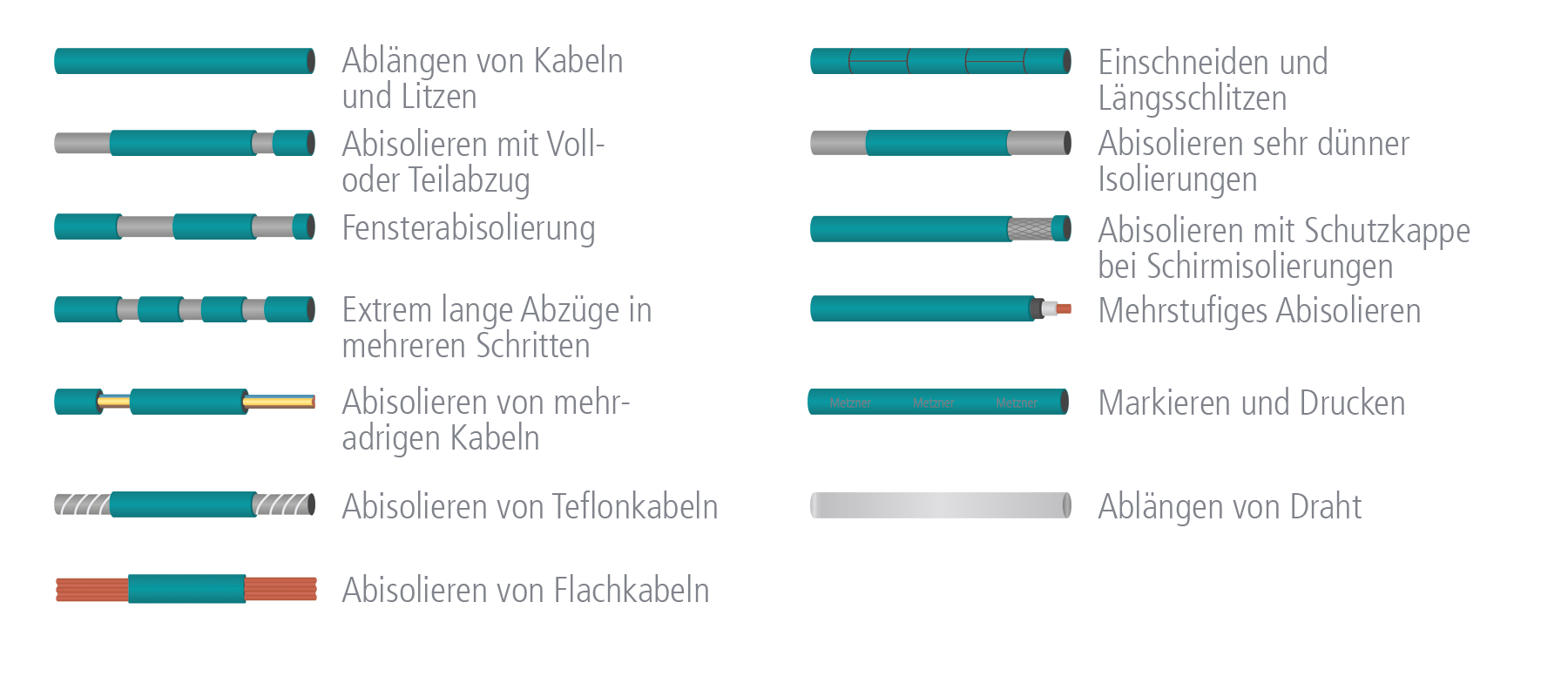

Anwendungen
- Schneiden von Kabeln und Litzen
- Abisolieren mit Voll- und Teilabzug
- Fensterabisolierung
- Extrem lange Abzüge in mehreren Schritten
- Abisolieren von mehradrigen Kabeln
- Abisolierung von Flachbandkabeln
- Schneiden und Abisolieren von Teflonkabeln
- Einschneiden und Längsschneiden
- Abisolieren von Metallgeflecht mit Schutzkappe
- Mehrstufige Bearbeitung von Koaxialkabeln (nur AM 5850)
- Mehrstufiges Abisolieren
- Ablängen von Drähten
- Bedrucken und Markieren
Technische Daten
| Leistungsdaten | AM 5800 | AM 5850 |
|---|---|---|
| Drahtgrößenbereich Litzen/Massiv | 185 mm² | |
| Kabeldurchmesser max. | 34 mm | 30 mm |
| Längenintervall | 0.1 mm | |
| Typische Wiederholgenauigkeit | ± (1mm + 0.2 % l) | |
| Vorschubgeschwindigkeit max. | 492 ft/min | |
| Abisolierlänge max. (Kabelanfang | Kabelende) | 0–400 mm | 0–260 mm | 0–400 mm | 0–260 mm |
| Kabellänge (min. | max.) | 100 mm | 999 mm | |
| Drahtabisolierkraft | 350 N | |
| Ausstattung | AM 5800 | AM 5850 |
|---|---|---|
| Schneidsystem | Messer | Messer und Dreheinheit |
| Vorschubsystem | Gürtel | |
| Schneiden | ✔ | ✔ |
| Abisolieren mit vollständigem Abziehen | ✔ | ✔ |
| Abisolieren mit teilweisem Abziehen | ✔ | ✔ |
| Längsschneiden | ✔ | ✔ |
| Mehrstufiges Abisolieren | 3 Stufen auf jeder Seite | |
| Flachbandkabel | – | – |
| Stücklistenbearbeitung | ✔ | ✔ |
| Materialendenerkennung | ✔ | ✔ |
| Kabellängenausgleich | ✔ | ✔ |
| Rezeptdatenverwaltung | ✔ | ✔ |
| Längenmesssystem | optional | optional |
| Druckerschnittstelle | optional | optional |
| Schnittstelle für Peripheriegeräte | optional | optional |
| IT-Netzwerkschnittstelle | optional | optional |
| Rotationsschneideeinheit | – | ✔ |
| Längsschneideeinheit | optional | optional |
| Vernetzung / MES-Schnittstelle (Industrie 4.0) | optional | optional |
| Fernwartung | PC integriert | PC integriert |
| USB / Ethernet | ✔ | ✔ |
| Klingen | V-Klinge, Radius-V-Klinge, Schlitzklinge | V-Klinge, Radius-V-Klinge, Schlitzklinge, Rotationsklinge |
| Anzahl der verwendeten Klingenpaare | 2 | |
| Technische Daten | AM 5800 | AM 5850 |
|---|---|---|
| Abmessungen (L × B × H) | 1.010 × 970 × 1685 mm | 1.376 × 970 × 1685 mm |
| Elektrischer Anschluss | 3~400 V | 50/60 Hz | 2,6 A | |
| Druckluftanschluss | – | 6 bar |
| Gewicht | 180 kg | 250 kg |
| Antrieb | SPS / PC | |
| Anzeige | 15“ Touchscreen | |
| Verbrauch | P: 0,8 kVA | – | P: 0,8 kVA | ca. 30 l/min |
| Geräuschentwicklung (Leerlauf) | < 75 dB(A) | |
