GRÜNLINGE SCHNELLER BEARBEITEN

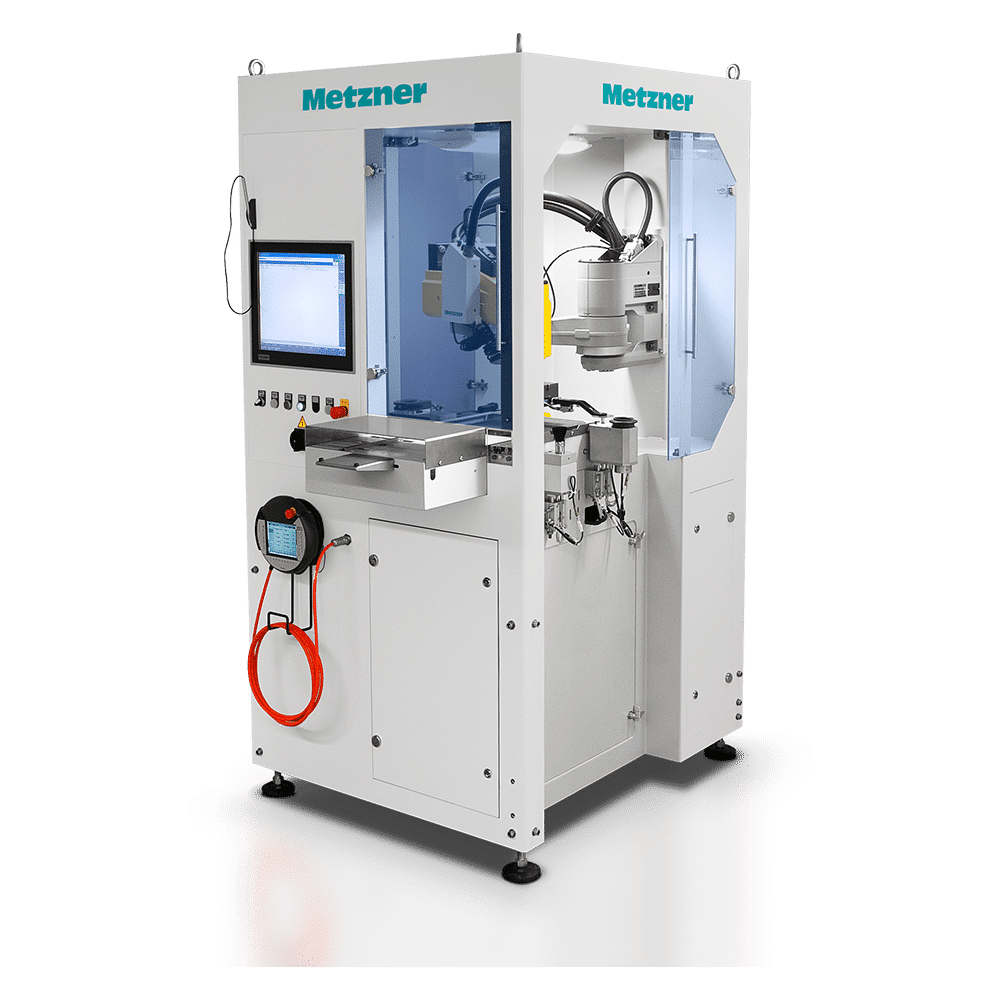

Pressenautomatisierung: Metzner RPA 3-SC
Der Metzner RPA 3-SC entnimmt automatisch Grünlinge aus pulvermetallurgischem Stahl aus einer Pulverpresse. Für diese Pressenautomatisierung stehen Schnittstellen aller gängigen Hersteller zur Verfügung.
Beim Modell RPA 3-SC1 entnimmt der integrierte SCARA-4-Achs-Roboter leere Sinterplatten aus einem Magazin, führt sie zur Beladestation und lädt die Sinterplatte ein. Die Maschine schafft bis zu 30 Zyklen dieses vollautomatischen Prozesses in nur einer Minute.
Das Modell RPA 3-SC2 befördert die Sinterplatten, die manuell auf ein Band gelegt werden, automatisch zur Beladestation. Nach der vollautomatischen Beladung werden die Sinterplatten automatisch auf ein Band übergeben, von dem ein Bediener sie abnimmt. Dadurch wird die Umrüstzeit der Sinterplatten erheblich reduziert.
-
-
Integrierte Qualitätskontrolle
-
-
-
-
Einfach zu bedienen
-
Sehr hohe Geschwindigkeit
-
Interfaces zu
Pressen verschiedener Hersteller -
TECHNISCHE DATEN
| Leistungsdaten | RPA 3-SC1 | RPA 3-SC2 |
| Zuführung Sintereinheit | Führungseinheit | Doppelte Bandförderung |
| Speicherkapazität: leere Sinterplatten | 18 | 3 |
| Speicherkapazität: befüllte Sinterplatten | 3 | 3 |
| Benötigte Wechselzeit Sinterplatten | ca. 15 Sek. | ca. 5 Sek. |
| Sinterplattengröße | max. 400 mm x 300 mm x 50 mm | max. 400 mm x 300 mm x 50 mm |
| Sinterplatten Art | Standard | Standard |
| Leistung: pick & place | 30 Teile/Min. | 30 Teile/Min. |
| Leistung: pick & place inkl. Entgraten | 18 Teile/Min. | 18 Teile/Min. |
| Geschwindigkeit | bis 2 m/Sek. | bis 2 m/Sek. |
| Wiederholgenauigkeit | +/- 0.05 mm | +/- 0.05 mm |
| Montage | Konsole | Konsole |
| Maschinendaten | ||
| Elektrischer Anschluss | 3~400 V, 50/60 Hz, 32 A | 3~400 V, 50/60 Hz, 32 A |
| Antrieb | elektronisch | elektronisch |
| Druckluftanschluss | 6 bar | 6 bar |
| Abmessungen | 1.200 mm x 1.090 mm x 2.300 mm | 1.200 mm x 1.090 mm x 2.300 mm |
| Gewicht | 1.150 kg | 1.150 kg |
| Ausstattung | ||
| Greiferwechselsystem |  |
|
| Greifersystem | optional | optional |
| Reinigungssystem | optional | optional |
| Messsystem Einzelteile | optional | optional |
| Wiegesystem | optional | optional |
| Pneumatisches Entgraten | optional | optional |
| Mechanisches Entgraten | optional | optional |
