DIE LÖSUNG FÜR JEDE SCHALTSCHRÄNKE-PRODUKTION

Mit der Triathlon 3000 wird der Schaltschrankbau automatisch deutlich wirtschaftlicher

Wenn Sie Schaltschränke bauen, ist die Triathlon 3000 die ideale sowie kostensparende Lösung für Sie. Triathlon 3000 ist eine vollständige Automatisierungslösung für den Schaltschrankbau. Sie längt die Kabel ab, krimpt bis zu 2,5 mm² Querschnitt, druckt schwarz/weiß, in Farbe oder weiße Flächen mit schwarzer Aufschrift und sortiert – das alles vollautomatisch sowie in 1 Arbeitsschritt.

Signifikante Kostenreduzierung

1 vollautomatischer Arbeitsschritt

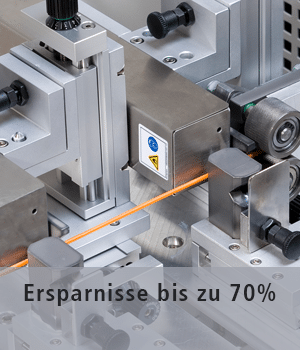

Ersparnisse bis zu 70%

Krimpt bis 2,5 mm²

ANWENDUNG

Automatisierungslösung für den automatisierten sowie effizienten Bau von Schaltschränken. Metzner Triathlon 3000 längt die Kabel ab (0,5 mm² bis 35 mm²), crimpt Kabelenden bis 4 mm² Querschnitt sowie bedruckt die Kabel.

TECHNISCHE DATEN

	TRIATHLON 3000
Kabel Außendurchmesser beim Ablängen	max. 15 mm
Kabel Querschnitt beim Ablängen (abhängig vom Material)	0,5 mm² bis 35 mm²
Kabel Querschnitt beim Crimpen (abhängig vom Material)	2,5 mm² (Option: 4 mm²)
Kabellänge min.	250 mm
Kabellänge max.	999 mm
Zufuhrgeschwindigkeit max.	120 m/Min.
Abisolierlänge max. Seite 1 \| Seite 2	220 mm \| 170 mm
Elektroanschluss	230 V; 50/60 Hz; 3.1 A
Druckluftanschluss	6 bar
Abmessungen (L x B x H)	1.750 mm x 1.100 mm x 1.520 mm

DOWNLOADS

Metzner Produktkatalog Kabel- und Wellrohrbearbeitung

Die Triathlon 3000 verarbeitet für den Bau von Schaltschränken Kabel bis 35 mm² Querschnitt sowie 15 mm Durchmesser. Sie bedruckt diese – je nach Wunsch – entweder mit einem Tintenstrahl- oder Thermotransferdrucker. Ein zweifarbiger Druck ist genauso möglich. Ebenso kann die Triathlon weiße Hintergründe drucken und darauf schwarz beschriften. Zudem kann die Triathlon 3000 die Kabel gemäß der Komponentengruppe vorsortieren. Somit bietet die Triathlon eine vollständige Automatisierung von den CAD-Daten bis zu den fertigen Schaltschränken. Hierdurch sind Ersparnisse bis zu 70% möglich, wenn man von mindestens 100 jährlich gebauten Schaltschränken mit 500 oder mehr Adern ausgeht.

Kostenreduzierung
dank
Automatisierung
Individuelle
Bedruckung - farbig ebenso möglich
Alles in 1
Arbeitsschritt
