HOHER OUTPUT UND HERAUSRAGENDE PRODUKTQUALITÄT
Präzisions-Dornschneidemaschinen für die Produktion von Aerosol- und Präzisionsdichtungen

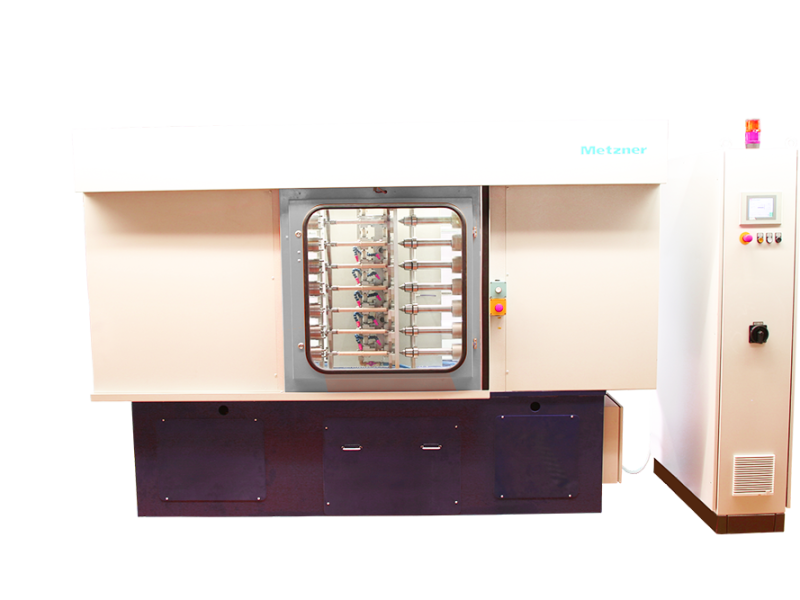

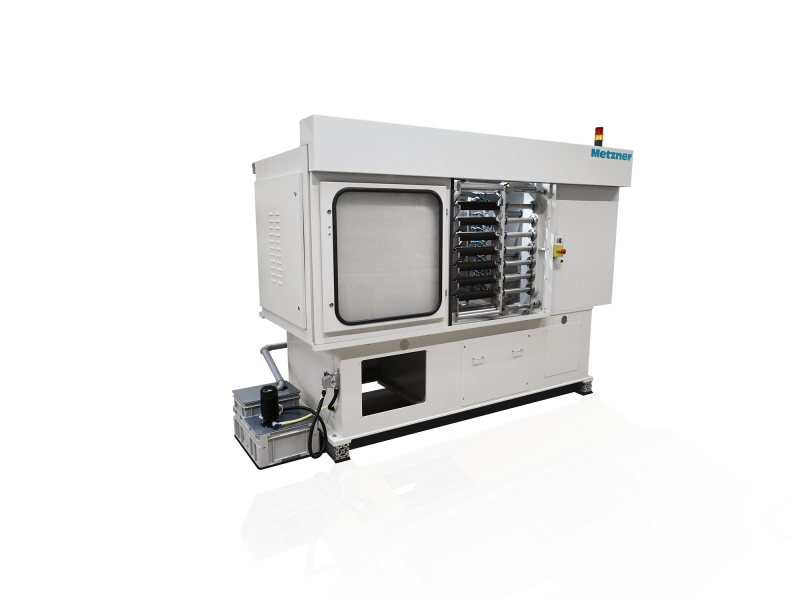

Unsere Metzner SR 85 haben wir speziell für die Produktion von hochpräzisen Flachprofildichtungen aus geformten oder extrudierten Schläuchen entwickelt. Das Produktions-Prinzip ist einfach, schnell und liefert zudem beste Qualitätsergebnisse mit Toleranzen im Hunderstelbereich.

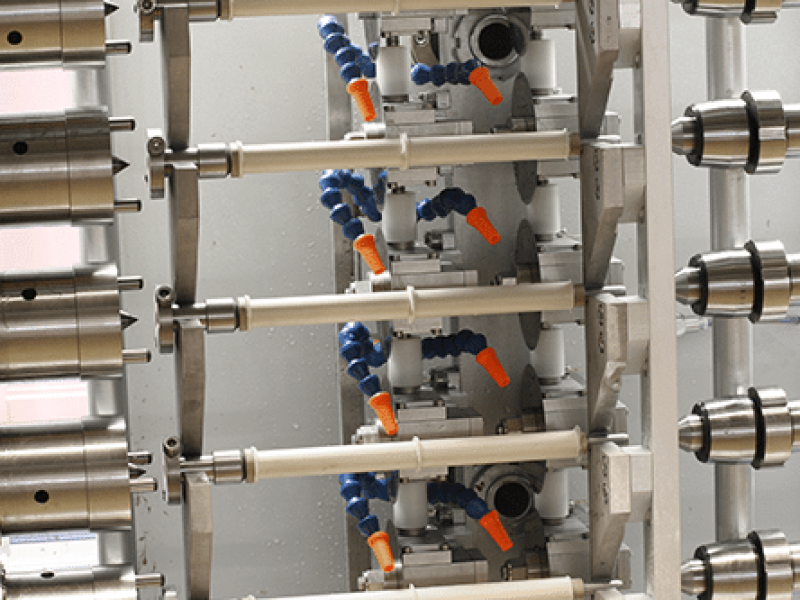

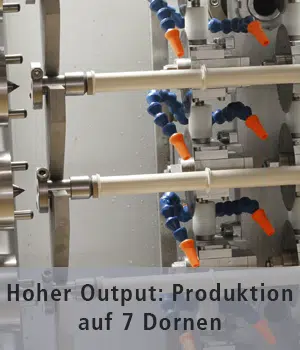

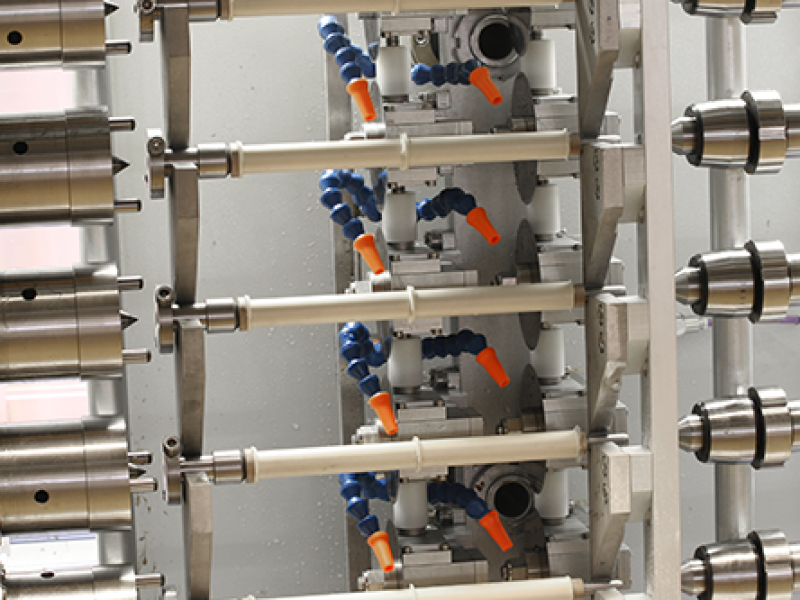

Ein Bediener, der über keine spezifischen Erfahrungen verfügen muss, zieht hierbei die abgelängten Schlauchstücke über die speziell entwickelten Dorne. Danach klemmt die Maschine die Dorne automatisch in die Rotationsachse. Ein Messerträger fährt daraufhin entlang der Schläuche und produziert die Dichtungen mit Hilfe eines Kreis- oder Stechmessers. Auf 7 Dornen werden so gleichzeitig hochpräzise Flachdichtungen nass geschnitten, wobei die Größenabstufungen bei 0,01 mm liegen.
Die Metzner SR 85 ist somit ideal für die Dichtungsherstellern mit hohem Präzisionsanspruch, wie er z.B. für Produktion von Dichtungen an Aerosolverpackungen, Heat Seals, chemischen sowie Benzin- und Gasdichtungen verwendet werden.
-
Schnelle Produktion
hochpräziser
Dichtungen -
-

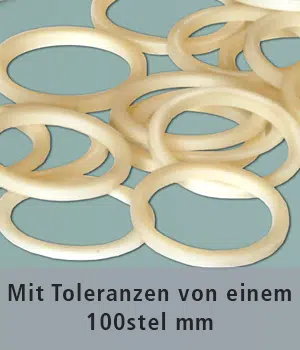

Output in höchster Qualität mit geringster Toleranz
-
-
-
-
-

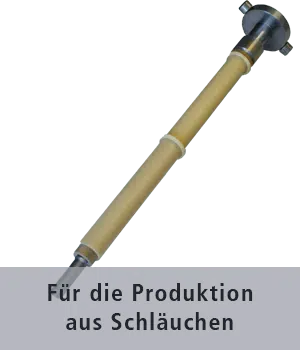

Für die Produktion
von Dichtungen aus Schläuchen
ANWENDUNGEN

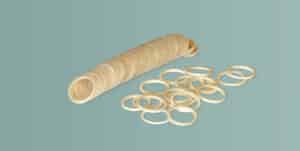

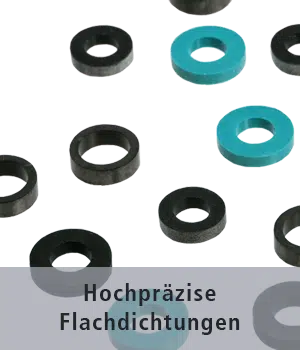

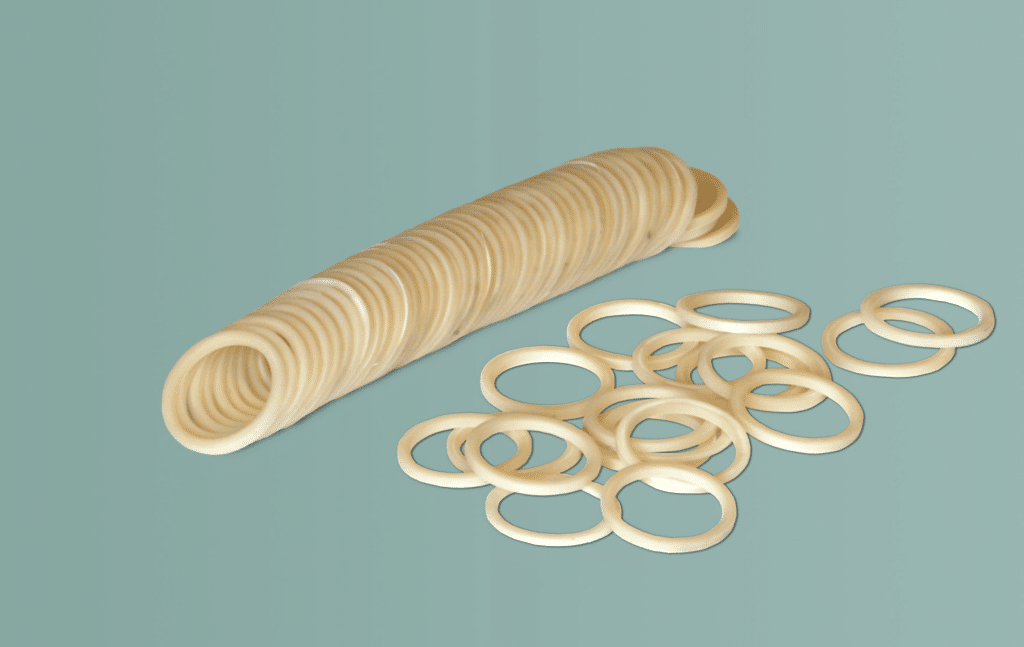

Massenproduktion von hochpräzisen Flachprofildichtungen: Dichtungen schneiden aus gegossenen bzw. extrudierten Schläuchen – z.B. Dichtungen für Aersosolverpackungen, Heat Seals, chemische, Benzin- und Gasdichtungen
TECHNISCHE DATEN
| Leistungsdaten | Metzner SR 85 | |
| Schlauch Außendurchmesser max. | 85 mm (7 Schläuche) |170 mm (4 Schläuche) | |
| Schlauch Innendurchmesser max. | 20 mm | |
| Schlauchlänge max. | 540 mm | |
| Abstand zwischen Mittelpunkten max. | 650 mm (+/- 5 mm) | |
| Anzahl der Schläuche | 4 bis 7 | |
| Schnittgeschwindigkeit max. (bei Schnittlänge 5mm) | 4 x 100 Schnitte/Min. | 7 x 100 Schnitte/Min. | 1 x 140 Schnitte/Min. |
| Zufuhr | 0,3 bis 100 mm | 0,3 bis 100 mm |
| Größenstufen | 0,01 mm | 0,01 mm |
| Typische Wiederholgenauigkeit (abhängig vom Material; Toleranz +/- 0,5 mm) | +/- 0,2% | +/- 0,2% |
| Geschwindigkeit der Umkehrbewegung | 6 m/Min. | 6 m/Min. |
| Schlauchrotation | 600 – 3.500 Umdrehungen/Min. | 600 – 3.500 Umdrehungen/Min. |

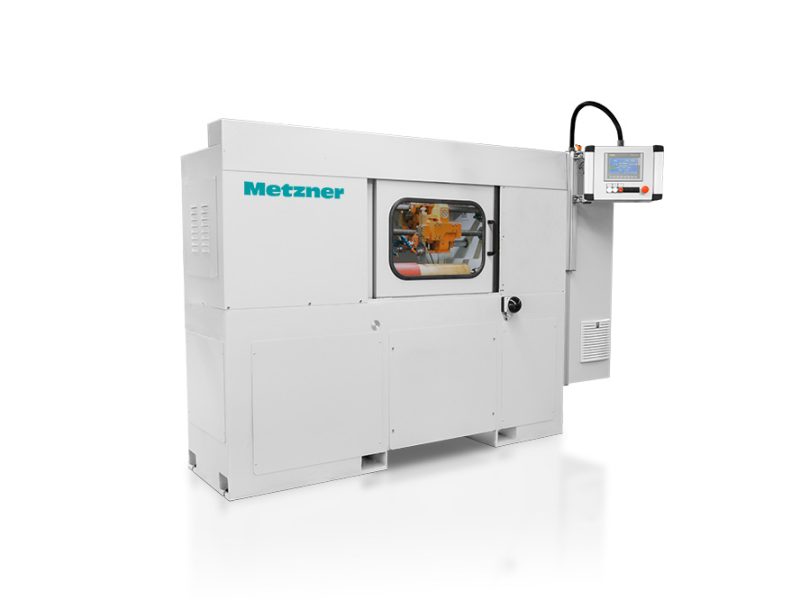

| Technische Daten | Metzner SR 85 | Metzner SR 200 |
| Elektro-Anschluss | 3~400 V; 50/60 Hz; 25 A | 3~400 V; 50/60 Hz; 25 A |
| Abmessungen (L x B x H) | 2.800 x 1.320 x 1.900 mm | 2.600 x 800 x 1.700 mm |
| Gewicht | 2.300 kg | 1.300 kg |
