FÜR TROCKENSCHNITTE IN STAHLVERSTÄRKTEM MATERIAL

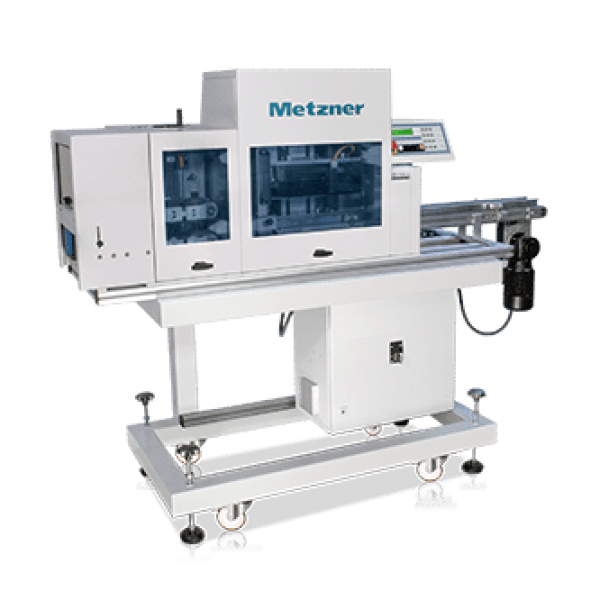

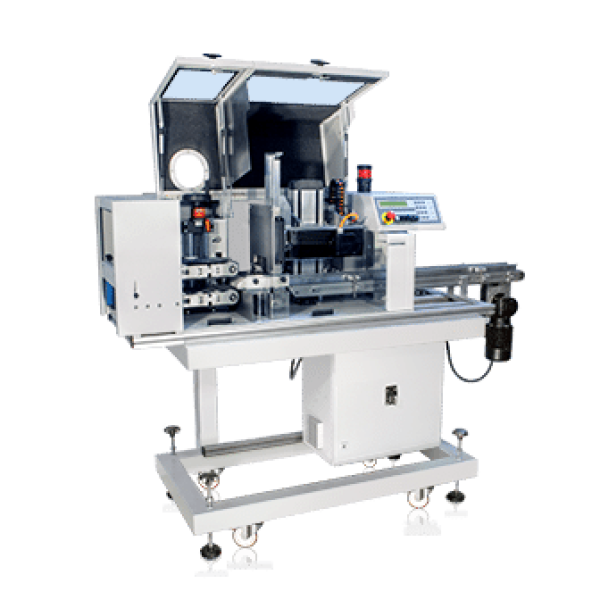

Metzner CCM 2, die Kreismesserschneidemaschine mit den vielen Extras als Standard
Die Metzner CCM 2 schneidet stahlverstärkte Schläuche, Rohre und ebenso Profile absolut exakt. Diese Maschine für Trockenschnitte in stahlverstärktem Material verfügt außerdem serienmäßig über eine Staubabsaugung. Zudem hat sie ein integriertes Ausgabeband mit einer Länge von 1.300 mm, das die Arbeit erleichtert.
3W
-
Mit integriertem
Ausgabeband -
-
Auch für Schwammmaterial
-
-
-
Trockenschnitt mit Staubabsaugung
-
-
-
-
INDIVIDUALISIERUNG
Wie bei allen Metzner Maschinen können auch die CCM Modelle nicht nur nach Ihren Wünschen aufgebaut werden, sondern auch mit Standardmodulen an Ihre Wünsche angepasst werden.
Abstanderkennung
Dank der Abstandserkennung schneidet das Messer exakt in die Lücke und erzeugt einen spanfreien Schnitt auf dem Metallträger. Dies verbessert den Schnitt und schont das Messer.
Profilklemmen
Dank der Profilklemmen ist das Material optimal fixiert während des Schnitts. Ein weiterer Vorteil ergibt sich, wenn Sie Schleifscheiben verwenden. Dies verbessert die Schnittoberflächen. Damit sind sie perfekt vorbereitet für das Verschweißen der Dichtungsprofile ohne Nacharbeit.
Schnitt auf den Markierungen
Ein Sensor entdeckt markierte Bereiche und kontrolliert den Schnitt auf der Markierung. Selbstverständlich können Sie auch eine Distanz festlegen, in der ein Schnitt zur Markierung durchgeführt werden soll.
Automatischer Abfallschnitt
Ein Sensor entdeckt markierte und non-konforme Materialbereiche. Die Maschine nimmt selbstständig einen Abfallschnitt vor. Als Teil der automatischen Qualitätssicherung wird Material, das nicht den Vorgaben entspricht, nicht weiterverarbeitet.
Netzwerk
Mit diesem Tool senden CCM-Maschinen Informationen zum Produktionsstatus an einen externen Leitstand. In Kombination mit Profibus-Anschlüssen können sie vollständig ferngesteuert werden.
E-Service Modul
Dank dieses Tools verfügt jedes CCM wahlweise über eine eigene IP-Adresse oder einen Zugang zum Mobilfunknetz. So kann Sie der Metzner Service effektiv und kosteneffizient mit Fehlerdiagnosen, Ersatzteilberatung oder Reparaturempfehlungen unterstützen.
TECHNISCHE DATEN
| Leistungsdaten | Metzner CCM 2 |
| Materialabmessungen (abhängig von der gewählten Konfiguration) | 100 mm x 30 mm |
| Kreismesser Rotationsgeschwindigkeit | 2.000 bis 3.000 oder 4.000 bis 10.000 |
| Längenintervall | 0,1 mm |
| Zufuhrgeschwindigkeit | 120 m/Min. |
| Max. Schnittanzahl: Kreismesser-Schnitte | 100 Schnitte/Min. |
| Max. Schnittanzahl: Stanzungen | 170 Schnitte/Min. |
| Typische Wiederholungsrate | +/- (1 mm + 0,2% L) |
| Technische Daten | |
| Elektroanschluss | 3~400 v; 50/60 Hz; 16 A |
| Druckluftanschluss (nur für Stanzungen notwendig) | 6 bar |
| Abmessungen (L x B x H) | 2.060 mm x 750 mm x 1.680 mm |
| Gewicht | 400 kg |
| Ausstattung | |
| Steuerung | S7 |
| Abstandserkennung | – |
| Zusätzliches Schnittwerkzeug | optional |
| Kühlwasserkreislauf | – |
| Automatischer Fehlerstellen Schnitt | optional |
| E-Service Modul | optional |
| Minimalbefeuchtung | optional |
KOMPATIBEL MIT:
den spannungsfrei arbeitenden Metzner-Pre-Feedern mit Sensor für perfekte Geschwindigkeitssteuerung
