DER MIX AUS HOHER GESCHWINDIGKEIT UND SORGFALT

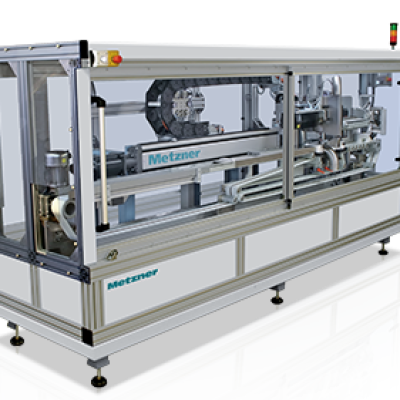

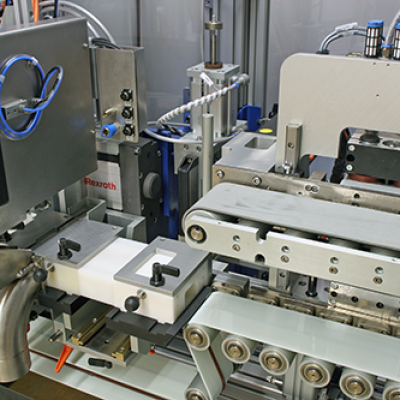

Die mitlaufende Kreismessermaschine CCM 6 für exzellente Resultate bei verstärkten Materialien

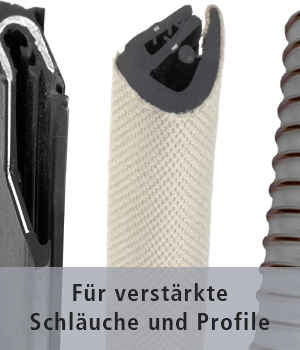

Als mitlaufende Kreismessermaschine ist die Metzner CCM 6 die perfekte Lösung zum Schneiden verstärkter bzw. starrer Materialien. Stahlverstärkte Profile und Schläuche schneidet sie nämlich mit besonderer Präzision und in hoher Geschwindigkeit ab. Aufgrund des serienmäßigen Servo-Linearantriebs erreicht die Metzner CCM 6 extrem kurze Taktzeiten. Diese liegen unter einer Sekunde für kurze Teile. Zudem lassen sich mehrere Sekunden lange Bearbeitungszeiten für eine hervorragende Qualität des Endbeschnitts realisieren.
Optimal angepasste Geschwindigkeit des Messer
Der Servo-Linearantrieb ermöglicht zudem eine optimal angepasste Geschwindigkeit der Zufuhr und des Messers. Das bedeutet zum Beispiel, dass das Material mit einer geringeren Vorschubgeschwindigkeit zugeführt oder das Messer mit einer geringeren Vorschubgeschwindigkeit ausgefahren werden kann. Somit reduziert sich die Gratbildung signifikant. Außerdem haben wir die Metzner CCM 6 so entwickelt, dass Sie die Messerdrehzahl individuell entweder von 2.000 bis 6.000 U/min oder von 4.000 bis 12.000 U/min einstellen können.
Zudem bietet Ihnen die Metzner CCM 6 noch mehr Vorteile:
- Automatische Synchronisation mit der Geschwindigkeit der Produktionslinie
- Serienmäßige Vorbereitung für ein optionales Stanzwerkzeug für Materialien ohne Verstärkung
- Geeignet für Trockenschnitte mit Absaugung
-
Ablängen in Endbeschnitt-Qualität
-
-
Hohes Tempo
und
Perfektion zugleich -
-
-
Auch für das Stanzen
nicht verstärkter
Materialien -
-
-
-
-
-
Unterschiedliche Geschwindigkeiten
bei der Zufuhr zum Messer
INDIVIDUALISIERUNG
Wie bei allen Metzner Maschinen können auch die CCM Modelle für das Schneiden von verstärkten Materialien nicht nur nach Ihren Wünschen aufgebaut werden, sondern auch mit Standardmodulen an Ihre Wünsche angepasst werden.
Abstanderkennung

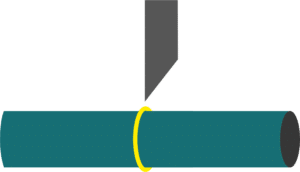

Dank der Abstanderkennung schneidet das Messer exakt in die Lücke. Somit erzeugt es einen spanfreien Schnitt auf dem Metallträger. Dies verbessert zum einen den Schnitt und schont zudem das Messer.
Profilklemmen
Dank der Profilklemmen ist das Material optimal fixiert während des Schnitts. Zudem ergibt sich ein weiterer Vorteil, wenn Sie Schleifscheiben verwenden. Dies verbessert nämlich die Schnittoberflächen. Somit sind sie perfekt vorbereitet für das Verschweißen der Dichtungsprofile ohne Nacharbeit.
Zusätzliches Schneidewerkzeug
Die Metzner CCM 6 ist serienmäßig mit einem Platz für ein zusätzliches Schneidwerkzeug ausgestattet. So machen Sie sie ganz einfach zu einem Allrounder, der z.B. ebenso für Materialien ohne Stahlverstärkung eingesetzt werden kann.

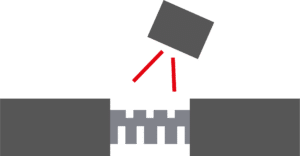

Schnitt auf den Markierungen
Ein Sensor entdeckt markierte Bereiche. Zugleich kontrolliert er den Schnitt auf der Markierung. Selbstverständlich können Sie ebenso eine Distanz festlegen, in der ein Schnitt zur Markierung durchgeführt werden soll.

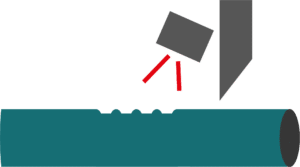

Automatischer Abfallschnitt
Ein Sensor entdeckt markierte sowie non-konforme Materialbereiche. Die Maschine nimmt dabei selbstständig einen Abfallschnitt vor. Als Teil der automatischen Qualitätssicherung wird Material, das nicht den Vorgaben entspricht, nicht weiterverarbeitet.

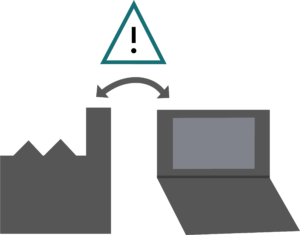

Netzwerk
Mit diesem Tool senden CCM-Maschinen Informationen zum Produktionsstatus an einen externen Leitstand. In Kombination mit Profibus-Anschlüssen können sie also vollständig ferngesteuert werden.
E-Service Modul
Dank dieses Tools verfügt jedes CCM entweder über eine eigene IP-Adresse oder einen Zugang zum Mobilfunknetz. So kann Sie der Metzner Service effektiv sowie kosteneffizient remote mit Fehlerdiagnosen, Ersatzteilberatung oder Reparaturempfehlungen unterstützen.
TECHNISCHE DATEN
>
| Leistungsdaten | Metzner CCM 6 |
| Materialabmessungen (abhängig von der gewählten Konfiguration) |
100 mm x 30 mm |
| Kreismesser Rotationsgeschwindigkeit | 1.000 bis 6.000 oder 4.000 bis 10.000 |
| Längenintervall | 0,1 mm |
| Zufuhrgeschwindigkeit | 60 m/Min. |
| Max. Schnittrate: Kreismesser |
65 Schnitte/Min. |
| Max. Schnittrate: Stanzung |
65 Schnitte/Min. |
| Typische Wiederholgenauigkeit |
+/- (1 mm +0,2% L) |
| Technische Daten | |
| Elektroanschluss | 3~400 v; 50/60 Hz; 16 A |
| Druckluftanschluss (nur notwendig bei Stanzung) |
6 bar |
| Abmessungen (L x B x H) | 4.370 mm x 1.500 mm x 2.200 mm |
| Gewicht | 1.500 kg |
| Ausstattung | |
| Steuerung | Siemens mit Touch Screen 7″ in Farbe |
| Lückenerkennung | optional |
| Zusätzliches Schneidewerkzeug |  |
| Automatisches Herausschneiden von Fehlerstellen | optional |
| E-Service Modul | optional |
| Minimalmengen-Schmierung | optional |
